Пневматический пистолет-пулемет "Дрозд" МР 661КС-00

Смотрите также раздел «Пули, баллончики, аксессуары для пневматики».

Пистолет пневматический газобаллонный модели МР 661К предназначен для тренировочной и любительской стрельбы пулями стальными сферическими для пневматического оружия калибра 4,5 мм. Стрельба ведется при температуре окружающей среды от 283 до 303 К (от +10 до +30°С).

Технические характеристики пистолета MP 661 KC

Устройство и принцип работы

1. Схемы внешнего вида пистолета MP-661 KC показана на рисунке 1.

2. Вылет пули из канала ствола происходит за счет энергии сжатого углекислого газа, размещенного в баллончике. Отсечка порции газа, для придания пуле определенной скорости, происходит за счет работы ударно-спускового механизма.

3. Многозарядность пистолета MP 661 K обеспечивается за счет размещения пуль в накопителе магазина, которые под действием пружины подавателя поступают на линию ствола.

4. Процесс выстрела осуществляется за счет работы электромагнитного ударника. Работа ударного механизма пистолета осуществляется от шести элементов питания типа АА(LR6) ALKALINE 1,5 B.

5. Спусковой механизм пистолета МР-661 КС позволяет производить стрельбу в различных режимах за счет электронного блока управления.

6. Безопасность обращения с пистолетом обеспечивается клавишным предохранителем, расположенным на левой стороне блока питания. При переводе предохранителя в положение “предохранение” осуществляется размыкание электрической цепи с прекращением подпитки электронного блока управления от блока питания.

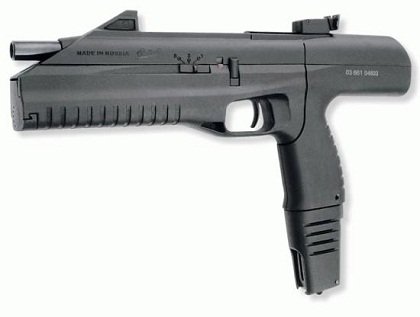

Рисунок 1 - Внешний вид пистолета МР661КС
1 – кнопка предохранителя; 2 – индикатор; 3 – движок; 4 – крышка; 5 – крючок спусковой; 6 – защелка; 7 – магазин

Указания мер безопасности

1. Эксплуатируемый Вами пистолет может представлять опасность для людей при легкомысленном обращении с ним.

2. При выборе направления стрельбы необходимо учитывать, что выстрел опасен на дистанции до 100 м.

3. Направляйте заряженный пистолет только в сторону мишени.

4. При эксплуатации пистолета запрещается:

• направлять пистолет дульной частью в сторону людей;
• оставлять и хранить пистолет с заряженными пулями в магазине;
• разбирать магазин со вставленным баллончиком, наполненным газом;
• отсоединять от пистолета баллончик, наполненный газом.

5. После окончания стрельбы убедитесь в том, что пистолет разряжен. При наличии пуль в магазине извлеките их через загрузочное отверстие.

6. В случае прекращения стрельбы поставьте пистолет на предохранитель. Для этого достаточно переместить кнопку предохранителя вверх.

Порядок эксплуатации пистолета МР 661 К С

1. Удалить смазку из канала ствола и снять лишнюю смазку с наружных поверхностей пистолета.

2. Открыть крышку блока питания, нажав и сдвинув ее вниз, затем, соблюдая полярность вставить элементы питания. Закрыть крышку блока питания. Для надежной работы пистолета используйте элементы питания типа АА (LR6) ALKALINE 1,5 B.

3. При подготовке пистолета к стрельбе необходимо:

• отделить магазин, нажав на защелку вперед и потянуть магазин вниз;
• повернуть крышку магазина 3 вниз вокруг ее оси;
• присоединить баллончик с массой газа 12 г к магазину, затем проколоть его мембрану накалывания. При применении баллончика с массой газа 7 г предварительно одеть на его горловину переходник. Использование баллончика с переходником предусмотрено только на магазинах особой спецификации.

4. Пистолет готов к стрельбе.

5. Стрельба из пистолета осуществляется простым нажатием на спусковой крючок.

6. Изменение режимов стрельбы осуществляется за счет перемещения движков справа и слева на блоке питания.

• Движок справа – темп стрельбы 300/450/600 выстрелов в минуту.
• Движок слева – режим стрельбы: 1 - одиночный; 3, 6 - автоматический с отсечкой соответствующего количества выстрелов.

7. В ходе эксплуатации строго соблюдайте правила, изложенные в разделе “Меры безопасности при обращении с пистолетом” паспорта пистолета.

8. В целях обеспечения долговечности уплотнительных элементов не рекомендуется производить отделение от магазина баллончика, наполненного газом.

Техническое обслуживание МР-661 КС

1. Правильное обращение и своевременное техническое обслуживание пистолета повышает срок службы и гарантирует надежную работу. Полную разборку пистолета производить только в условиях мастерских по ремонту спортивно-охотничьего оружия.

2. Применяйте для стрельбы только пули, указанные в разделе “Основные сведения об изделии”.

3. В случае обнаружения утечки газа через уплотнения клапанного механизма следует заменить их из комплекта запасных частей.

Дополнительная информация

Паспорт пистолета МР 661 КС 00
