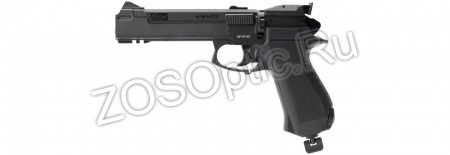

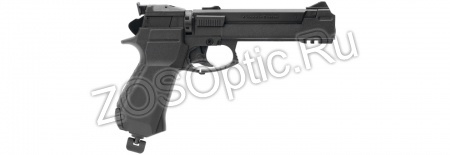

Пистолет газобаллонный модульный модели МР-651КС предназначен для первоначального обучения стрельбе по неподвижным мишеням и любительской стрельбы пулями "ДЦ", "ДЦ-М", "Шмель" и пулями сферическими для пневматического оружия калибра 4,5 мм. Стрельба ведется при температуре окружающей среды от 283К (+10°С) до 313К (+40°С). В комплектации с дополнениями пистолет МР 651 KС может использоваться в варианте винтовки. Для стрельбы могут применяться импортные 12 г баллончики или, при наличии переходника, отечественные баллончики для бытовых сифонов.

Оригинальный современный дизайн, привлекательная цена, модульность конструкции сделали пистолет популярным и доступным для многих пользователей. Владелец может по своему желанию быстро и просто изменять внешний облик оружия благодаря сменному прикладу и цевью - имитатору ствола, насадке "пистолет-пулемет". Возможные варианты трансформации оружия: пистолет, пистолет с прикладом, винтовка без приклада, винтовка, пистолет-пулемет.

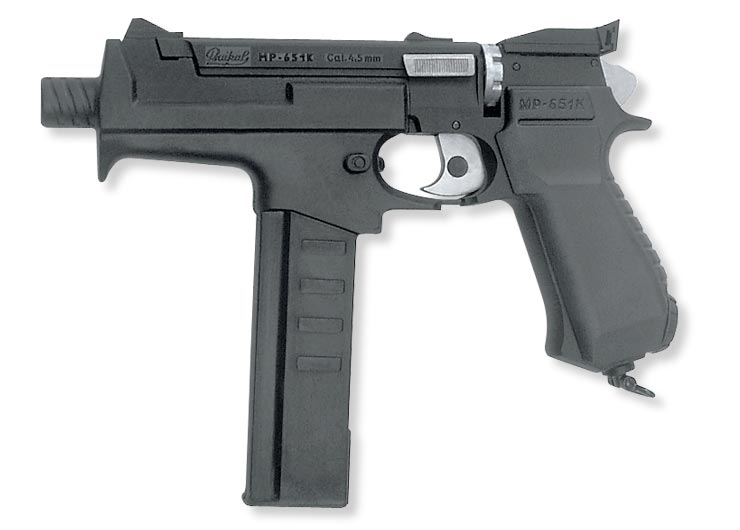

Рис. 1. Пистолет-пулемет МР 651КС

Рис. 2. Пневматическая винтовка МР 651КС

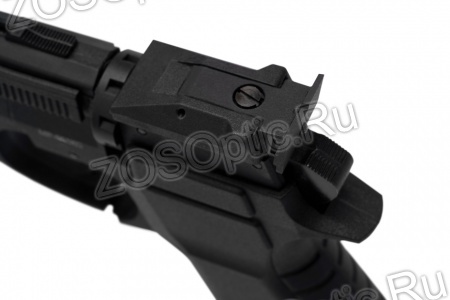

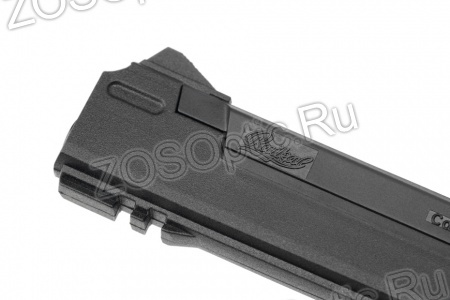

Прочный литой корпус из алюминиевого сплава. Магазин, прицельная планка и рукоятка выполнены из ударопрочного пластика. Вместительный магазин и легкосменяемый барабан позволяют стрелять из пистолета как стальными сферическими пулями, так и пульками длиной до 7 мм, применяются 8 или 12 граммовые баллончики с СО2 отечественного и зарубежного производства. Перископический прицел оригинальной конструкции обеспечивает удобство прицеливания при присоединенном прикладе. МР-651К - удобный пистолет, обладающий высокой кучностью, вместительным магазином, надежной конструкцией.

Устройство и принцип работы

1. Схема механизмов пистолета МР 651 КС показана на рисунке 3.

2. Вылет пули из канала ствола происходит за счет энергии сжатого газа, размещенного в баллончике для бытового сифона. Отсечка порции газа, для придания пуле определенной скорости, происходит за счет работы ударно-спускового механизма.

3. Многозарядность пистолета обеспечивается за счет размещения восьми пуль в отверстиях магазина. Сферические пули же дополнительно размещаются в накопителе, которые под действием пружины подавателя поступают в отверстия магазина по мере их освобождения в процессе стрельбы. Поворот магазина осуществляется при нажатии на спусковой крючок.

4. Конструкция пистолета предусматривает два вида исполнения магазина:
– со ступенчатыми отверстиями под сферические пули и наличием маркировки выполненной буквой "В" на торце магазина в зоне "зубчатки";
– с гладкими отверстиями под свинцовые пули "ДЦ", "ДЦ-М" без маркировки.

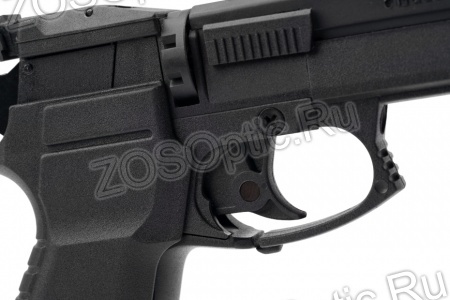

5. Спусковой механизм пистолета MP-651KC позволяет производить стрельбу как самовзводом, так и с предварительной постановкой курка на боевой взвод шептала. Спусковой механизм пистолета с присоединенным приставным прикладом позволяет производить стрельбу только самовзводом.

6. Конструкцией пистолета предусмотрен неавтоматический предохранитель, размещенный на спусковом крючке и блокирующий его, исключая случайный выстрел.

7. В зависимости от исполнения пистолет может комплектоваться быстросъемными сборочными единицами: цевьем и приставным прикладом.

Рис. 3. Схема пистолета МР 651КС
1 – кожух ствола; 2 – накопитель; 3 – пружина подавателя; 4 – клин; 5 – пружина; 6 – подаватель; 7 – движок; 8 – прокладка ствола; 9 – магазин; 10 – пружина; 11 – шептало; 12 – клапанное устройство; 13 – штифт; 14 – винт; 15 – прицел; 16 – рукоятка; 17 – винт рукоятки; 18 – крышка; 19 – крючок спусковой; 20 – пружина; 21 – шарик; 22 – предохранитель; 23 – винт; 24 – винт; 25 – ствол

Указания мер безопасности

1. Не допускайте легкомысленного обращения с пистолетом в ходе эксплуатации, это может быть опасным для окружающих.

2. На дистанции до 100 м выстрел представляет опасность, помните это при выборе направления стрельбы.

3. Не направляйте заряженный пистолет на окружающих людей и животных, цельтесь только в сторону мишени.

4. При эксплуатации пистолета МР 651КС запрещается:

• направлять пистолет дульной частью в сторону людей;
• оставлять и хранить пистолет с заряженными пулями;
• разбирать пистолет со вставленным баллончиком, наполненным газом.

5. После окончания стрельбы убедитесь в том, что пистолет разряжен. При наличии пуль в магазине извлеките их, сняв магазин. При наличии сферических пуль в накопителе извлеките их через загрузочное отверстие в накопителе.

6. В случае временного прекращения стрельбы поставьте пистолет на предохранитель. Для этого достаточно переместить кнопку предохранителя влево относительно спускового крючка.

Порядок эксплуатации пистолета МР-651КС

1. Удалите смазку из канала ствола и снимите лишнюю смазку с наружных поверхностей пистолета.

2. Проверьте работу ударно-спускового механизма.

3. Готовя пистолет к стрельбе необходимо:

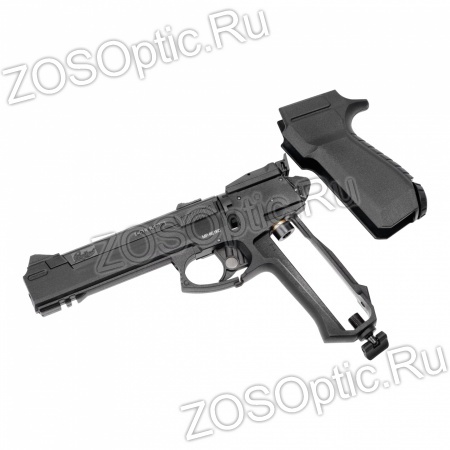

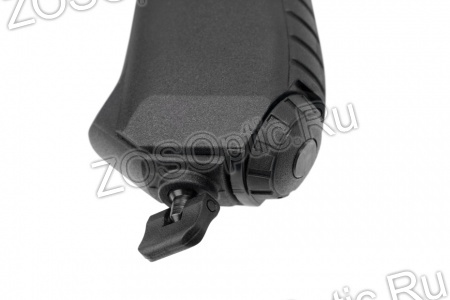

• открутить винт рукоятки, затем снять саму рукоятку;
• вставить баллончик, производя его накалывание путем закручивания поджимного винта;
• снять магазин, сдвинув движок в крайнее переднее положение (в зависимости от желания стрелка стрелять пулями "ДЦ", "ДЦ-М", "Шмель" или сферическими пулями – берется соответствующий магазин)

Пистолет готов к стрельбе.

4. При комплектации изделия в варианте винтовки присоединение цевья и приставного приклада производится следующим образом:

• снимите "пистолетную" рукоятку;
• поставьте приставной приклад;
• вложив ствольную часть пистолета в направляющую цевья, задвиньте ее в цевье до зацепления защелки цевья за скобу пистолета.

"Винтовочный" вариант МР 651 КСготов к стрельбе.

5. Стрельба самовзводом осуществляется простым нажатием на спусковой крючок.

6. Стрельба с боевого взвода осуществляется путем предварительной постановки курка на боевой взвод шептала с последующим нажатием на спусковой крючок.

7. При эксплуатации пистолета строго соблюдайте правила, изложенные в разделе "Указания мер безопасности".

Техническое обслуживание MP 651 KC

1. Правильное обращение и своевременное техническое обслуживание пистолета является залогом долгого срока службы и гарантией надежной работы. Без необходимости не следует производить полную разборку пистолета.

2. Применяйте для стрельбы только пули, указанные в разделе "Назначение" паспорта пистолета.

3. Неполную разборку пистолета следует производить в следующем порядке (рисунок 3):

• отвернуть винт 17, снять рукоятку 16;
• отвернуть винт 24, отделить кожух ствола 1 с накопителем 2, снять клин 4, отделить ствол 25, пружину 5, движок 7, магазин 9, извлечь прокладку ствола 8, отделить от кожуха ствола 1 накопитель 2, извлечь из накопителя пружину подавателя 3 с подавателем 6;
• отвернуть винт 14, снять прицел 15;
• отвернуть винты 23, отделить крышку 18, снять шептало 11 с пружиной 10, снять спусковой крючок 19 с пружиной 20, шариком 21 и предохра нителем 22.

Сборку пистолета производить в обратном порядке.

4. Через каждые 500-1000 выстрелов следует подтягивать винты крепления крышки и кожуха ствола и производить чистку канала ствола.

5. В случае застревания пули в стволе протолкните ее шомполом через дульную часть обратно в магазин (при использовании пистолета с цевьем, предварительно снимите его).

6. Через каждые 1500-2000 выстрелов производите смазку спускового механизма.

7. Для чистки и смазки деталей пистолета рекомендуется использовать чистую ветошь или марлю, ружейную смазку РЖ ТУ 38-1011315-90.
