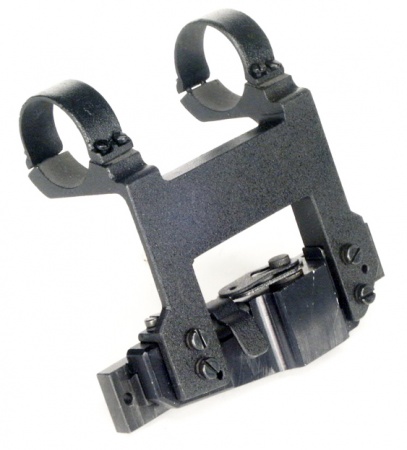

Кронштейн для прицела тип В1-1в ВОМЗ (сталь), кольца 30 мм

Кронштейн для прицела, ВОМЗ тип В1-1в, предназначен для установки оптических дневных и ночных прицелов на охотничьи карабины ОП СКС, Тигр, КО-44, КО-91 с боковым расположением направляющей типа «ласточкин хвост».

Примечание.Производитель рекомендует устанавливать на данный кронштейн свой оптический прицел ПИЛАД (PV 2-10 х 52). Но, Вы можете установить с помощью этого крепления прицелы других фирм, подходящие по характеристикам.

Назначение и состав изделия

1. Кронштейн для прицелов, тип B1-1в, предназначен для установки оптических дневных и ночных прицелов на охотничьи карабины типа СКС, «Сайга», «Тигр» и др. Перед выбором модификации кронштейна следует убедиться в наличии либо отсутствии на боковой поверхности ствольной коробки Вашего карабина направляющей для крепления прицелов.
2. Общий вид кронштейна приведен на Рис.1. Кронштейн состоит из зажима (Рис.1 Поз. 1) и кронштейна-переходника (Рис.1 Поз. 2) Для карабинов, не имеющих специальной направляющей для крепления прицелов, кронштейн комплектуется планкой с направляющей типа «ласточкин хвост» (Рис.1 Поз. 3)
3. Соответствие модификаций кронштейна различным типам оружия и маркам прицелов (по данным завода-изготовителя) приведено в таблице.

Технические данные

* Посадочный размер кронштейна определяется шириной направляющей «ласточкин хвост», на которую рассчитан кронштейн.

** Базовое расстояние – высота от продольной оси симметрии направляющей «ласточкин хвост» на карабине до оптической оси прицела.

Комплектность

Рис. 1
1 – зажим; 2 – кронштейн-переходник;
3 – планка с направляющей типа «ласточкин хвост».


Рис. 2
1 – винт упорный; 2 – рычаг; 3 – планочка;
4 –  фиксатор; 5 – ходовой винт; 6 – направляющая.


Установка кронштейнов на оружие

Примечание. От правильности установки кронштейна на оружие в дальнейшем зависит эффективность стрельбы с оптическим прицелом.

1. Перед пристрелкой оружия следует проверить надежность крепления кронштейна и прицела.
   Примечание. При переустановке прицела в случае единообразной последовательности крепления прицела в кронштейн можно обойтись без дополнительной пристрелки.
2. Кронштейн устанавливается на направляющей для крепления оптических прицелов, располагающейся на боковой поверхности ствольной коробки карабина.
   Примечание. Установка кронштейна на охотничий карабин, не имеющий такой планки, возможно, только после её установки. Данная деталь входит в комплектацию данного кронштейна.
3. Рычаг зажима (Рис. 2. Поз. 2) повернуть таким образом, чтобы он располагался перпендикулярно кронштейну.
4. Надеть кронштейн на направляющую «ласточкин хвост», при этом движение кронштейна должно происходить справа налево до упора винта( Рис. 2. Поз. 1)
5. Затянуть кронштейн, повернув рычаг зажима по часовой стрелке до закрепления его с планочкой (Рис. 2. Поз. 3).
6. В случае недостаточной затяжки, механизм кронштейна имеет возможность регулировки для выборки зазора между направляющими на карабине и кронштейне.Для этого необходимо:
   • снять фиксатор (Рис. 2. Поз. 4);
   • освободить рычаг (Рис. 2. Поз. 2);
   • при помощи рычага повернуть ходовой винт (Рис. 2. Поз. 5);
     Примечание. При этом происходит движение направляющей (Рис. 2. Поз. 6) по винту и регулируется посадочный размер. Величина угла поворота определяется приблизительно.
   • снова установить кронштейн на направляющую «ласточкин хвост» на оружии, затянуть его поворотом рычага и убедиться в надежной фиксации кронштейна.
     Примечание. В противном случае регулировку повторить.
   • установить фиксатор (Рис. 2. Поз. 4), закрепив тем самым рычаг (Рис. 2. Поз. 2)
7. После пристрелки для более надежной фиксации кронштейна переходника желательно произвести его штифтовку входящими в комплект изделия штифтами.
   Для этого по уже имеющимся отверстиям в кронштейне-переходнике просверлить отверстия диаметром 3…3,015 мм в корпусе зажима и установить штифты.

Гарантии изготовителя

Предприятие-изготовитель гарантирует безотказную работу кронштейна в течение одного года со дня приобретения в магазине при соблюдении условий эксплуатации.
