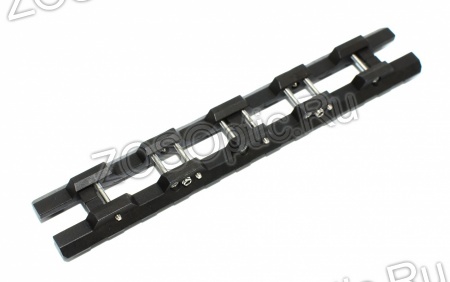

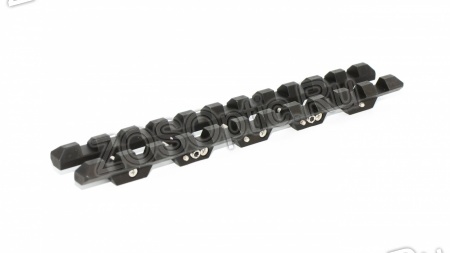

Универсальный кронштейн ТОЗ-34

Переходной кронштейн предназначен для установки оптических коллиматорных прицелов, имеющих установочную базу "Weaver", "Picatinny" на охотничьи ружья ТОЗ-34 и их аналоги, имеющие верхнюю вентилируемую планку для прицеливания шириной 8 мм.

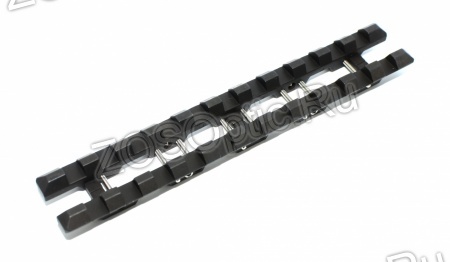

Переходной кронштейн для установки коллиматорных прицелов на вентилируемую планку ружья ТОЗ-34... шириной 8 мм. образуется двумя кронштейнами, которые вставляются во внутренние прямоугольные пазы вентилируемой планки с левой и с правой стороны и стягиваются 6-ю винтами М1,6.

Кронштейны плотно прижимаются к боковым поверхностям вентилируемой планки, при этом внешний контур поверхностей установленных кронштейнов в верхней части образует контур установочной базы типа “Weaver” и/или “Picatinny ”, “Ласточкин хвост” или другого типа, а пространство над вентилируемой планкой между кронштейнами остается свободным, что позволяет прицеливаться через механический прицел (мушку), не снимая кронштейны при стрельбе без прицела.

Для предотвращения смещений, возникающих при стрельбе, в нижней части кронштейнов выполнены прямоугольные бобышки и отверстия под установочные винты М3 (4 шт.) при помощи которых производится фиксация кронштейнов на вентилируемой планке после их установки.

Смотрите также:

• Универсальный кронштейн (планка) для МР-27 и МР-153 Weaver/Picatinny (УПП-27)

Комплектность

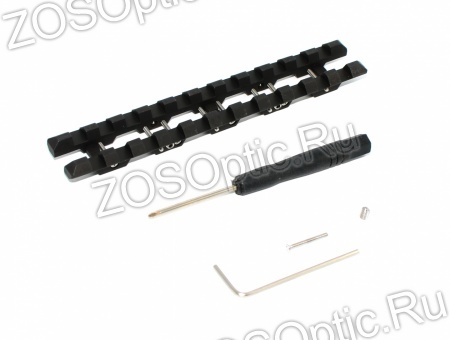

1. Кронштейн в сборе -1шт
2. Шестигранный ключ,-1.5 мм- 1шт
3. Инструкция по установке - 1шт

Установка кронштейнов на оружие

1. Вывернуть установочные винты 5 (М3x6 с внутренним шестигранным шлицем) на 2-3 оборота при помощи шестигранного ключа, 1,5 мм.
2. Вывернуть стягивающие винты 3 (М2x16 с с полупотайной головкой и крестообразным шлицем) и разъединить кронштейны 1,2
3. Вставить кронштейны 1,2 с соответствующей стороны во внутренние прямоугольные пазы вентилируемой планки и слегка прижать их к ней при помощи стягивающих винтов 3. Установить прицел на кронштейн и подвинуть его вместе с кронштейном вперед до упора. Завернуть установочные винты 5 прижав кронштейны бобышками 4 к верхней плоскости вентилируемой планки.
4. Завернуть стягивающие винты 3 до упора и проверить надежность закрепления переходного кронштейна к оружию.

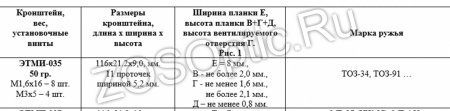

Характеристики:

10 фиксирующих проточек - 5,2 мм.

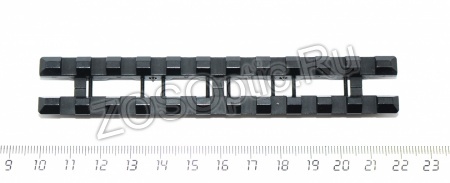

Размер: 21,2х110х8,5 мм.

Вес: 60 гр.

Материал : сталь 45

Покрытие: хим.окс., воронение черное.
