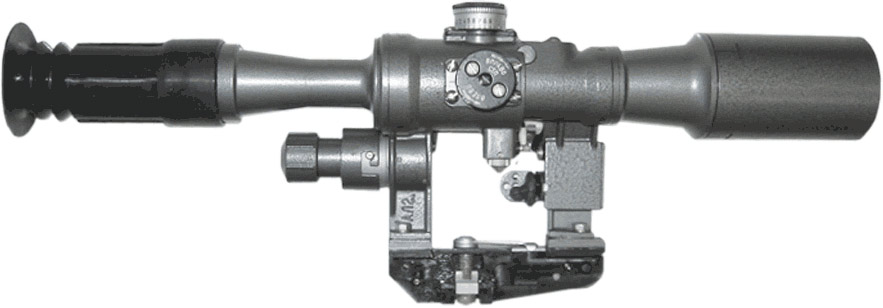

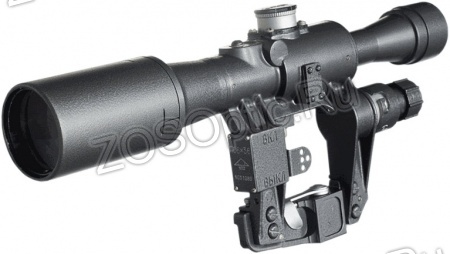

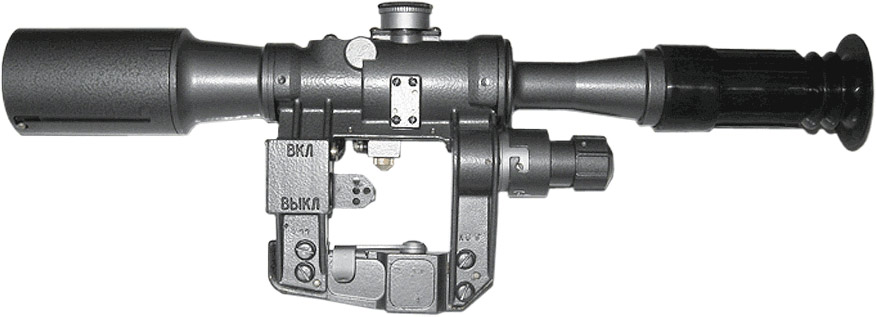

Оптический прицел с подсветкой ПО 6x36 (сетка №2)

Прицельная сетка №1

• П06х36 - на карабины типа "Тигр";
• П06х36-1 - на карабины типа "Сайга".

Через переходной кронштейн возможно крепление прицелов на охотничьем и спортивном оружии с верхним посадочным местом типа "ласточкин хвост". При стрельбе в сумерках в прицелах предусмотрена система подсветки сетки. Питание осуществляется от батареи типа АА напряжением 1,5 В.

Оптические прицелы ПО 6х36 предназначены для работы на открытом воздухе при температуре от минус 40° до плюс 40° С и относительной влажности до 95% при температуре +25° С.

Фото прицельных сеток

Технические характеристики прицела ПО 6x36:

Особенности оптических прицелов ПО

• Кронштейн прицела выполнен за одно целое с прицелом прибора, что повышает надежность прицела при стрельбе.
•  Для облегчения прицеливания в сумерках оптический прицел ПО 6х36 оборудованы подсветкой сетки. В качестве источника питания подсветки используется элемент типа А-316 напряжением 1,5 Вольта. Источником света в прицеле служит излучающее устройство АГИ-18М. При включении подсветки штрихи сетки имеют красный цвет.
• Объектив оптического прицела снабжен выдвигающейся металлической блендой и защитной резиновой крышкой.
• Оптический прицел ПО 6х36 имеет два маховичка со шкалами, при помощи которых можно вводить необходимые поправки в вертикальной и горизонтальной плоскостях при пристрелке оружия и при стрельбе.

Выверка прицела на оружии производится после его пристрелки с открытым прицелом (мушка и целик). Для этого необходимо сделать следующее:

• закрепить прицел на оружии;
• установить верхний маховичок прицела на делении «1», боковой маховичок 2 на делении «0»;
• навести оружие по открытому прицелу, установленному на делении «1», на цель, удаленную на 100 м;
• посмотрев через окуляр прицела, заметить положение прицельного знака;
• если прицельный знак совпадает с точкой прицеливания открытого прицела, то прицел считается выверенным;
• в противном случае вывернуть на 1-2 оборота винты крепления шкал маховичков, а затем вращением этих маховичков совместить прицельный знак с точкой прицеливания открытого прицела;
• осторожно завернуть винты крепления шкал до отказа и повторно проверить совпадение прицельного знака сетки прицела с точкой прицеливания открытого прицела оружия.

При необходимости выверку повторить.

В зависимости от дальности стрельбы и типа оружия, установка верхнего маховичка оптического прицел 6х36 должна быть определена экспериментально. Поворот верхнего маховичка прицела на один щелчок дает смещение точки попадания вверх (вниз) на 3,2 см на каждые 100 м. Поворот бокового маховичка на один щелчок дает смещение точки попадания вправо (влево) на 3,2 см при удалении мишени на каждые 100 м.

Перед использованием прицел необходимо установить его на оружие и произвести выверку прицела. Прицел устанавливается на оружие с помощью специального кронштейна. При установке прицела на оружие требуется предварительно повернуть защелку кронштейна в сторону до упора, установить направляющую кронштейна типа ласточкин хвост прицел на посадочном месте оружия и, продвинув прицел вперед до упора, закрепить его, повернув защелку кронштейна вперед до полного фиксирования выступом за кронштейн прицела. Прицел должен прочно крепиться на посадочном месте оружия.

Если прицел имеет качку или не защелкивается защелка кронштейна, при прочно закрепленном прицеле, то необходимо отрегулировать зажим кронштейна прицела следующим образом:

• снять прицел с оружия;
• надавить на ползун, расположенный в нижней части кронштейна прицела, до сжатия пружины;
• повернуть гайку на 1-2 зубца против часовой стрелки или по часовой стрелке;
• проверить установку прицела на оружии и при необходимости повторить регулировку.

Комплектация прицела

В комплекте c прицелом ПО 6х36 идут ключ, резиновый наглазник, упаковочная коробка, руководство по эксплуатации.
