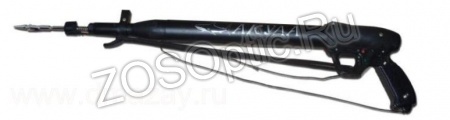

Ружье подводное "Акула"

Описание

Ружье обладает мощным боем при легкой зарядке, высокой точностью и малой отдачей.
Ружье имеет систему заднего зацепа гарпуна.
Конструкция спускового механизма исключает возможность самопроизвольного выстрела и оснащена удобным предохранителем.
Ружье имеет систему заднего зацепа гарпуна, что позволяет удобно его разряжать.
На ружье установлена удобная боковая система сброса линя, которая автоматически срабатывает при нажатии на курок.
Ружье имеет положительную плавучесть (без гарпуна).

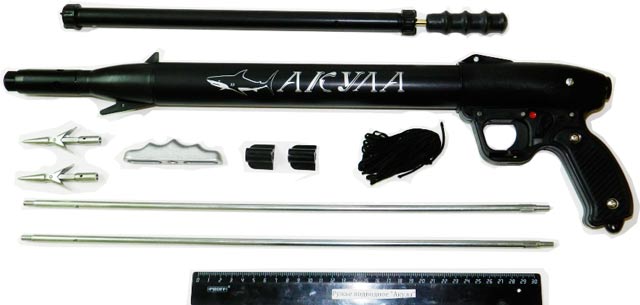

Комплектность

1. Ружье подводное «Акула» - 1 штука.
2. Стабилизатор – 2 штуки.
3. Насос – 1 штука.
4. Наконечник – 2 штуки.
5. Гарпун – 2 штуки.
6. Упор – 1 штука.
7. Втулка – 2 штуки.
8. Пружина – 2 штуки.
9. Кольцо ф37 – 2 штуки.
10. Кольцо ф11,5 – 2 штуки.
11. Кольцо ф6,3 – 1 штука.
12. Шнур (линь) – 5 метров.
13. Руководство по эксплуатации – 1 штука.
14. Упаковка (плотный п/э пакет) - 1 штука.

Общий вес : 1500 грамм

Технические данные

Максимальная дальность полета гарпуна в воде при давлении воздуха в камере ружья: 137 х 10 4 Па (10 кгс/см 2) - 4 метра.
Примечание. Для создания необходимого давления 98 х 10 4 Па (10 кгс/см 2) необходимо около 40 качков насосом.
Примечание. Для создания максимального давление воздуха 137 х 10 4 Па (14 кгс/см 2) необходимо 90 - 100 качков насосом.
Время сохранения давления в камере ружья без подкачки воздуха не менее 4 часов.
Габаритные размеры: 564 мм Х 173 мм Х 47 мм.
Масса ружья (с гарпуном): 1150 грамм.
Работоспособность при температуре воды от + 8 до +45 °C.
Цвет - черный.

Устройство

Рис.1

В состав ружья входят следующие узлы и детали:

1. Золотник.
2. Камера.
3. Поршень.
4. Ствол.
5. Спусковой механизм.
6. Втулка.
7. Гарпун.
8. Втулка.
9. Штифты.
10. Втулка.
11. Шток.
12. Пружина золотника.
13. Винт.
14. Заглушка.
15. Спусковой крючок.

Принцип работы ружья

Воздух предварительно накачивается при помощи насоса через золотник 1 в камеру 2. Когда поршень 3 вдавливается в ствол 4 гарпуном 7, давление в камере увеличивается до тех пор, пока поршень не защелкнется в спусковом механизме 5. Нажатие спускового крючка 16 освобождает поршень3, который стремится в обратное положение под действием сжатого воздуха, пока не остановится на гасящей удар втулке 66. При этом высвобождается гарпун 7, который удерживался только за счет силы трения.

Инструция по использованию

Рис.2

1. Сборка ружья

Смотрите рис. 2

На гарпун 1 установите втулку 2, пружину 3, стабилизатор 4, после чего заверните наконечник 5.

Перед зарядкой ружья необходимо насосом закачать в камеру воздух. Для этого (см рис.1) монетой или отверткой выкрутите заглушку 15, вкрутите вместо нее насос, установите ружье вертикально с упором в твердую поверхность и произведите накачивание резкими, сильными движениями.

Внимание! Запрещается превышать давление воздуха 137 х 10 4 Па (14 кгс/см 2). Накаченный в камеру воздух при выстреле не расходуется, а служит аккумулятором энергии, запасаемой при зарядке, что позволяет длительное время стрелять без подкачки воздуха в камеру ружья.

2. Крепление гарпуна

Смотрите рис. 2

Привяжите один конец шнура (линя) к отверстию стабилизатора на гарпуне. Привяжите второй конец лески к отверстию на втулке 7.

3. Зарядка ружья

Смотрите рис. 2

Опустите фиксатор 8 в нижнее положение, чтобы предотвратить случайный выстрел. Обоприте ружье рукояткой о колено или ступню (см. рис.3).

Рис.3

Обоприте ружье рукояткой о колено или ступню. Вставьте гарпун в дуло и вдавите его при помощи упора в ствол Вдавливайте гарпун до тех пор, пока он не защелкнулся спусковым механизмом. Провисшую часть лески обмотайте между рычагами сбрасывателя (см. рис.2) и втулки 7 (см. рис.2). После зарядки ружья допускается вынимать гарпун из ствола, предварительно опустив фиксатор 8 (см. рис.2) в нижнее положение, чтобы предотвратить случайный выстрел. Помните! Не заряжайте ружьё изогнутым гарпуном, так как он будет царапать внутреннюю поверхность ствола, что приведет к быстрому износу ружья.

4. Уход за ружьем

Смотрите рис.1

Необходимо беречь ружье от попадания песка и грязи в ствол. Каждый раз по окончании стрельбы рекомендуем Вам промывать наружные части ружья в пресной воде и просушивать. Перед длительным хранением необходимо стравить воздух. Для этого выкрутите заглушку 15 (см. рис.1) и надавите на винт 14 в отверстие стержнем диаметром до 3 мм.

5. Смазка ружья

Смотрите рис.1

1. Выкрутите заглушку 15.
2. Вкрутите вместо заглушки насос.
3. Извлеките из насоса поршень.
4. Залейте в цилиндр насоса 3-4 капли машинного масла.
5. Соберите насос, оставляя оружие в вертикальном положении.
6. Сделайте 5-6 качков.
7. Выкрутите насос и плотно заверните заглушку.

Примечание. При эксплуатации периодичность смазки оружия раз в месяц. Перед длительным хранением, оружие необходимо тщательно смазывать. Примечание. По окончании гарантийного срока в случае, если появится утечка воздуха через уплотнительные кольца, можно провести их замену самостоятельно.

6. Разборка ружья

Смотрите рис.1

1. Стравить из ружья воздух.
2. Выбейте штифты 9 и снимите рукоятку.
3. Выкрутите направляющую втулку 10 и извлеките шток 11.
4. Разберите корпус ружья, отвернув на стволе 4 втулку 8 и выкрутив из корпуса золотник 1, затем извлеките из ствола поршень 3.
5. Разберите золотник, вывернув из него винт 14
6. Промойте ствол и детали золотника керосином, затем залейте в ствол 3-4 капли машинного масла.
7. Смажьте пружину золотника 13 машинным маслом.
8. Замените дефектные уплотнительные кольца и соберите ружье.

Помните! Перед разборкой ружья необходимо стравить воздух.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ РУЖЬЯ И СПОСОБЫ ИХ УСТРАНЕНИЯ

1. Необходимо большое усилие для зарядки ружья:

• Избыточное давление в камере ружья. - Стравить часть воздуха через клапан.
• Погнут гарпун (шток) - Выровните гарпун.
• Отсутствие смазки в стволе. - Смажьте ствол.

2. При стрельбе уводит гарпун:

• Погнут гарпун (шток) - Выровнять шток.

3. Не работает насос:

• Отсутствие смазки на манжете насоса. - Разобрать насос. "Размять" и смазать манжету смазкой типа солидол.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок хранения - 12 месяцев с даты изготовления. Предприятие-изготовитель гарантирует нормальную работу ружья в течение 12 месяцев со дня продажи его магазином - при условии его реализации в пределах гарантийного срока хранения и при соблюдении потребителем условий эксплуатации, описанных в настоящем руководстве. В гарантийный срок входят 12 месяцев гарантийного хранения до дня продажи и 12 месяцев эксплуатации. Без руководства по эксплуатации с отметкой магазина о продаже, претензии на качество ружья не принимаются. Срок службы ружья не менее 3-х лет. В случае отсутствия в гарантийном талоне отметки о продаже, гарантийный срок исчисляется с даты изготовления. Предприятие-изготовитель не проводит возмещение ущерба за неисправность, возникшую по вине потребителя.
