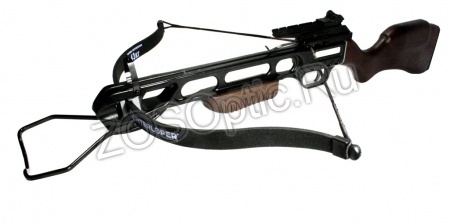

Арбалет «Скорпион» предназначен для развлекательной стрельбы и приобретения первоначальных навыков в обращении с оружием. Для стрельбы используются стрелы длиной 14 и 16 дюймов.

Арбалет «Скорпион» приобретается без лицензии на оружие.

 Технические характеристики арбалета «Скорпион»

Испытания арбалета "Скорпион"

Особенности арбалета

• эргономичный приклад;
• система быстрой замены арбалетных плечей;
• фиксированное стремя;
• направляющая арбалета изготовленна из прочного алюминия;
• приклад из дерева (орех);
• рекурсивные плечи из однаноправленного фибергласа;
• арбалет оснащён удобным автоматическим предохранителем;
• имеется подвижная регулируемая прицельная «Weawer» для установки оптического или коллиматорного прицела

Комплектация арбалета

• арбалет;
• открытый прицел;
• 4 алюминиевые стрелы;
• воск для тетивы;
• вспомогательная тетива (Стрингер)

ВНИМАНИЕ! Открытое ношение и имитация применения рекурсивного арбалета «Скорпион» как боевого оружия может ввести в заблуждение работников правоохранительных органов или граждан и дать им основания для применения против Вас огнестрельного оружия или иных средств самозащиты.

Паспорт и правила эксплуатации рекрсивного арбалета "Скорпион"

1. Введение

Приступая к эксплуатации арбалета, внимательно изучите паспорт. Настоящий паспорт кратко знакомит с основными техницескими характеристиками, устройством, сборкой и правилами эксплуатации арбалета.

2. Назначение

1.Арбалет рекурсивный «Скорпион» предназначен для отдыха и равзвлечении.

2. При эксплуатации арбалета применяется алюминиевые, стеклопластиковые (фиберглассовые) или углепластиковые (карбоновые) арбалетные стрелы.

3. Технические характеристики

Общая длины ( без стремени): 800 мм

Размах дуг: 670 мм

Рабочий ход тетивы: 300 мм(+/-25мм)

Сила натяжения дуг: 43 кг

4. Состав изделия и комплектность

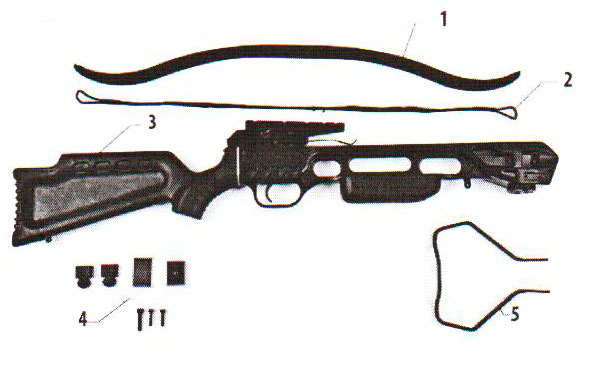

Перечень сборочных единиц и деталей арбалета показан на схеме. 1

Схема 1

1. Плечи - 1шт
2. Тетивы - 1шт
3. Корпус арбалета - 1шт
4. Сборочный комплект - 1шт
5. Стремя - 1шт

5. Сборка арбалета

Порядок сборки арбалета «Скорпион» показан на рисунках 1-6

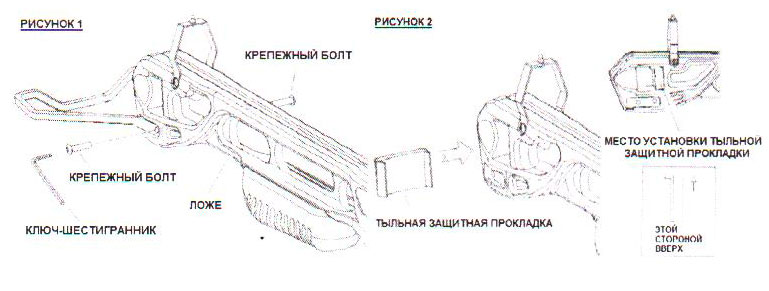

1. Установите стремя с помощью двух крепежных болтов по бокам ложа (рис.1)
2. Установите в специальной прорези в ложе арбалета тыльную защитную прокладку (рис.2)

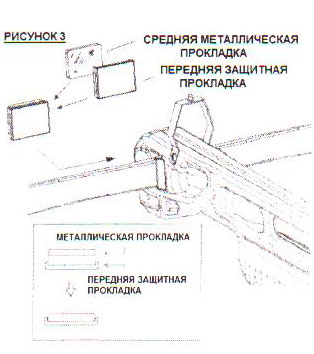

3. Уставноите плечи, среднюю и переднюю прокладки (рис.3)
4. Плечи должны распологаться в прорези точно по центральным линиям, затем закрепите центральный болт (рис.4)
5. Установите мушку с помощью двух крепежных болтов (если у вас не установлен коллиматорный или оптический прицел) (рис.5)
6. Плотно вставьте законцовки на края плеч;

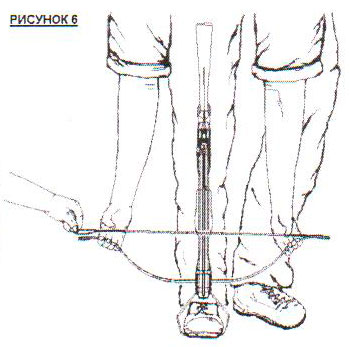

7. Уприте арбалет стременем в пол и потяните на себя края плеч. Другой человек в этот момент должен натянуть тетиву на плечи арбалета (рис.6)

6. Порядок эксплуатации

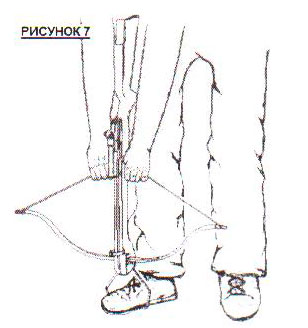

Порядок эксплуатации арбалета «Скорпион» показан на рисунках 7 и 8

1. Возьмите арбалет одной рукой за цевье, опустите стремя на землю и вставьте в него мысок ноги для упора;
2. Возьмитесь за тетиву обеими руками и, прижимая обе руки к направляющей, потяните тетиву на себя до характерного щелчка на замке;
3. При этом тетива, преодолевая сопротивление пружины замка, поставит его на боевой взвод;
4. Положите стрелу на направляющую, опустив одно перо (обычное цветное) в паз и задвиньте её до упора в замок;
5. Прицельтесь в направлении мишени, снимите замок с предохранителя и произведите выстрел.

7. Указание мер безопасности

Арбалет, несмотря на то, что является средством для отдыха и развлечений, представляет известную опасность для людей при легкомысленном обращении с ним, поэтому соблюдайте все меры предостарожности и помните, что пренебрежение правилами безопасности может привести к трагическим последствиям.

При эксплуатации арбалета запрещается:

1. Направлять арбалет в сторону человека;
2. Использовать арбалет, если вы заметили поврежения;
3. Передавать арбалет лицам, незнакомым с данной инструкцией;
4. Стрельба вхолостую запрещена! Холостой выстрел может повредить арбалет. Помнитео том, что слишком легкие или не корретно установленные стрелы - это практически холостой выстрел. Также запрещается прменять вместо стрел различные предметы, не предусмотренные для использования арбалетом.

8. Техническое обслуживание

Соблюдайте следующие правила для повышения долговечности арбалета;

1. Никогда не стреляйте из арбалета вхолостую, без стрел;
2. Переодически ( примерно раз в 50 выстрелов) обрабатывайте специальным синтетическим воском те участки тетивы, где отсутствует обмотка.
3. Для обеспечения безопасности стрельбы необходимо внимательно следить за состояним тетивы, и заметив первые признаки износа обмотки нужно производить перемотку тетивы или её замену.
4. По мере необходимости подтягивайте винт крепления плеч.

9. Стрелы рекомендованные для стрельбы

Стрелы «Interloper»: M440AZ, M340ПС, M530AZ

Стрелы «Carbon Express»: CX Crossbolt 20'', CX Aluminium Crossbolt 20'', Maxima Hunter 20'', Aramid 20'' и аналоги.

На данный товар устанавливается срок гарантийного обслуживания 1год со дня покупки.

Гарантия распросраняется только на первого владельца и не подлежит передаче.

Гарантиные обязательства не распространяются на тетивы, кабели, подшипники, лакокрасочные покрытия, резьбовые соединения и детали, срок службы которых, заканчивается в результате естественного износа.

Потребитель теряет право на бесплатное гарантийное обслуживание в следующих случаях:

• При нарушении внешнего вида товара, наличии потертостей, царапинам и др. недостаткам приведших к потере первоначального вида
• При наличии механических, электротехнических, химических повреждений поверхности компонентов товара или комплектности.
• Нарушение комплектности или порча комплектности.
• Нарушения вышеуказанных правил эксплуатации и мер безопасности или порча товара в связи со стихийными бедствиями.
• Наличие следов самостоятельного ремонта.

Внимание

Арбалет не допускается давать детям без присмотра старших. Неосторожное или неправльное использование может нанести серьезную трамву и стрелку и окружающим.

Зона поражения арбалета может достигать 100 метров - учитывайте это во время стрельбы.

Арбалет допускается к эксплуатации лицами от 18 лет и старше.

Внимательно изучите инструкцию перед использованием арбалета.

Владельцы арбалетов должны действовать в рамках законов и ограничений, не нарушая их.
