Пистолет компрессионного типа для стрельбы по правилам Международного стрелкового союза. На счету этого оружия высшие награды, завоеванные на чемпионатах Мира и Европы. Отсутствие массивных подвижных частей обеспечивает высокую кучность стрельбы. Спусковой механизм с регулировкой положения спускового крючка, хода, усилия и характера спуска, ортопедическая рукоятка с регулируемым упором кисти. Микрометрический прицел с регулировкой целика по горизонтали и вертикали. Модель МР-46М имеет компрессор увеличенного объёма и повышенную начальную скорость пули.

↓ Схема устройства пистолета МР-46M. Паспорт пистолета, список деталей

Схема устройства пистолета МР-46M

Паспорт пистолета МР-46М

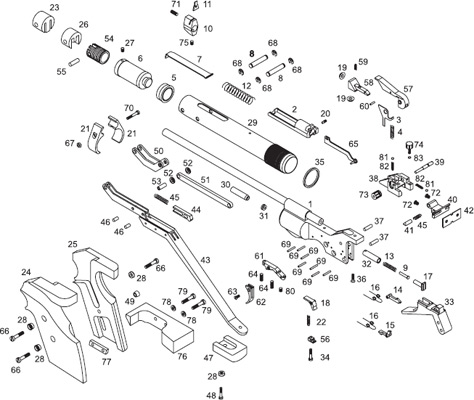

Рис. 1. Сборочные единицы и детали. Схема устройства ружья МР-46M
1 - Рамка; 2 - Движок; 3 - Рычаг блокировки; 4 - Пружина рычага блокировки; 5 - Манжета поршня; 6 - Поршень; 7 - Тяга; 8 - Ось шарнира; 9 - Клапан боевой; 10 - Основание мушки; 11 - Мушка; 12 - Пружина движка; 13 - Пружина клапана; 14 - Шептало клапана; 15 - Шептало спуска; 16 - Пружина шептала; 17 - Стебель клапана; 18 - Рычаг спуска; 19 - Кольцо уплотнительное; 20 - Винт; 21 - Хомут; 22 - Пружина; 23 - Пробка; 24 - Щечка левая; 25 - Щечка правая; 26 - Вкладыш; 27 - Винт; 28 - Шайба; 29 - Цилиндр; 30 - Седло клапана; 31 - Элемент запорный; 32 - Втулка; 33 - Скоба; 34 - Винт; 35 - Кольцо; 36 - Винт; 37 - Штифт; 38 - Основание прицела; 39 - Ось; 40 - Прицельная планка; 41 - Ригель; 42 - Целик; 43 - Рычаг нагнетания; 44 - Ригель; 45 - Пружина ригеля; 46 - Штифт; 47 - Рукоятка рычага; 48 - Винт; 49 - Глазок; 50 - Шарнир; 51 - Шатун; 52 - Ролик; 53 - Ось; 54 - Затылок; 55 - Штифт; 56 - Фиксатор; 57 - Рычаг крышки; 58 - Крышка; 59 - Пружина; 60 - Штифт; 61 - Основание спуска; 62 - Крючок спусковой; 63 - Винт крючка спускового; 64 - Винт; 65 - Тяга крышки; 66 - Винт; 67 - Гайка; 68 - Шайба; 69 - Штифт; 70 - Винт; 71 - Винт; 72 - Винт; 73 - Гайка; 74 - Винт; 75 - Винт; 76 - Грибок; 77 - Прижим; 78 - Шайба; 79 - Винт; 80 - Винт; 81 - Шарик; 82 - Пружина; 83 - Шайба.

[перейти в корзину]

Наименование	Цена, руб.
Винт грибка МР-46 (поз. 79)	72,00	в корзину
Винт крючка спускового МР-46 (ИЖ-46) поз. 63	63,00	товар закончился когда появится?
Винт М5-6gx50 МР-46 (ИЖ-46) Винт М5-6gx50.58.05 ГОСТ 17475-80	49,00	в корзину
Винт МР-46 (поз. 20)	112,00	товар под заказ в корзину
Винт МР-46 (поз. 34)	63,00	в корзину
Винт МР-46 (поз. 36)	65,00	в корзину
Винт МР-46 (поз. 70)	100,00	в корзину
Винт МР-46 (поз. 71)	49,00	в корзину
Винт МР-46 (поз. 75)	49,00	в корзину
Винт МР-46 8-6 (поз.72)	208,00	в корзину
Винт МР-46 сб.10 (поз.74)	526,00	в корзину
Винт накладки рукоятки МР-46 (ИЖ-46) поз. 66	102,00	товар под заказ в корзину
Винт поршня ИЖ-46	24,00	в корзину
Втулка стебля клапана МР-46M (ИЖ-46М) поз.32 на схеме	1 078,00	товар под заказ в корзину
Гайка оси прицела МР-46 (поз.73)	618,00	товар под заказ в корзину
Гайка хомута МР-46 (поз.67)	116,00	в корзину
Глазок МР-46 (ИЖ-46) / МР-514 поз.49 на схеме (МР-514 поз.28)	176,00	в корзину
Грибок МР-46 (ИЖ-46) бук (поз.76)	1 150,00	в корзину
Движок МР-46	3 740,00	товар под заказ в корзину
Затылок МР-46 (ИЖ-46) (поз.54)	818,00	товар под заказ в корзину
Клапан боевой МР-46 (ИЖ-46) поз.9 на схеме	480,00	в корзину
Кольцо МР-46 1-10 (поз.35)	150,00	в корзину
Кольцо уплотнительное МР-46M 5 штук	550,00	в корзину
Кольцо уплотнительное поз.19 МР-46M (ИЖ-46М)	130,00	в корзину
Крышка в сборе МР-46 сб.5	2 815,00	товар под заказ в корзину
Крышка МР-46 (ИЖ-46) (поз.58)	499,00	в корзину
Крючок спусковой МР-46 6-2 (поз.62)	367,00	в корзину
Манжета поршня МР-46M (ИЖ-46М) / MP-532 (поз.5)	193,00	в корзину
Манжета поршня МР-46M 2 штуки	450,00	в корзину
Манжета поршня МР-46М, Элемент запорный-МР46М, Кольцо уплотнительное МР-46M	850,00	в корзину
Мушка МР-46 11 (поз.11)	161,00	в корзину
Основание мушки МР-46 / МР-532	1 700,00	в корзину
Основание прицела МР-46 (поз.38)	1 500,00	в корзину
Ось шарнира МР-46 8 (поз.8)	150,00	в корзину
Поршень МР-46M (ИЖ-46М) (поз.6)	680,00	в корзину
Прицел диоптрический ИЖ-46	4 586,00	товар под заказ в корзину
Пробка МР-46 (ИЖ-46) (поз.23)	Снижение цены 551,00 250,00 Скидка: 55%	в корзину
Пружина выбрасывателя МЦМ, МЦМК / Пружина ригеля МР-46 (ИЖ-46) (ИЖ-46 поз.45)	120,00	в корзину
Пружина движка МР-46 (ИЖ-46) (поз.12)	116,00	товар под заказ в корзину
Пружина клапана МР-46 (ИЖ-46) (поз.13)	170,00	в корзину
Пружина МР-46 22 (поз.22)	112,00	в корзину
Пружина рычага блокировки МР-46 (ИЖ-46) (поз.4)	120,00	в корзину
Пружина шептала МР-46 (ИЖ-46) (поз.16)	178,00	товар закончился когда появится?
Ригель МР-46 (ИЖ-46) (поз.41)	158,00	в корзину
Ригель поз.44	418,00	товар под заказ в корзину
Рукоятка в сборе МР-46	15 580,00	в корзину
Рычаг блокировки МР-46 (ИЖ-46) (поз.3)	290,00	товар под заказ в корзину
Рычаг крышки МР-46 (ИЖ-46) (поз.57)	1 737,00	товар под заказ в корзину
Рычаг нагнетания (шарнира) МР-46 (ИЖ-46) (поз.43)	2 297,00	товар закончился когда появится?
Рычаг спуска МР-46 (ИЖ-46) (поз.18)	620,00	в корзину
Седло клапана МР-46 (ИЖ-46) (поз.30)	923,00	товар под заказ в корзину
Скоба спусковая МР-46 (ИЖ-46) (поз.33)	1 130,00	в корзину
Стебель клапана МР-46 (ИЖ-46) (поз.17)	1 750,00	в корзину
Тяга крышки МР-46 (поз.65)	472,00	в корзину
Тяга МР-46 (поз.7)	271,00	товар под заказ в корзину
Фиксатор МР-46 сб.4 (поз.56)	720,00	товар закончился когда появится?
Хомут МР-46 21 (поз.21)	532,00	в корзину
Целик МР-46 (поз.42)	310,00	в корзину
Шайба cтопорная МР-46 (поз.68)	120,00	в корзину
Шайба винта основания рукоятки МР-46 (поз.78)	63,00	в корзину
Шайба МР-46 (поз. 28)	63,00	товар под заказ в корзину
Шептало клапана МР-46 14 (поз.14)	2 058,00	товар под заказ в корзину
Шептало спуска МР-46 (ИЖ-46) (поз.15)	1 599,00	в корзину
Щечка левая МР-46 (ИЖ-46) бук (поз.24)	4 048,00	товар под заказ в корзину
Щечка правая МР-46 (ИЖ-46) бук (поз.25)	3 740,00	товар под заказ в корзину
Элемент запорный МР-46M (ИЖ-46М) (поз.31)	120,00	в корзину
Элемент запорный МР-46M 5 штук (поз.31)	500,00	в корзину

[перейти в корзину]
