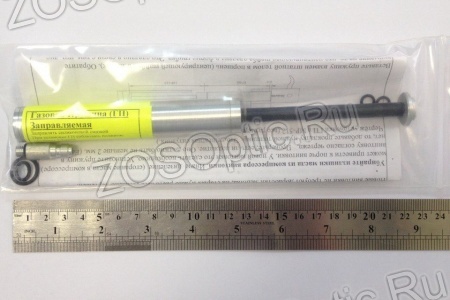

Пружина боевая МР-512/МР-514 обслуживаемая газовая, высокого давления

Плунжерная, высокого давления, бесклапанная.

Смотрите также:

• Пружина боевая МР-512 GE (аналог боевой пружины Gamo Hunter 440)
• Пружина боевая Gamo Hunter 440
• Пружина боевая Gamo Hunter 1250

Спецификация газовой пружины МР-512

• Заготовка для всех пружин - газовые упоры фирмы Finwhale (Германия).
• Диаметр 19мм, диаметр штока - 8мм..
• Пружины не разборные, опорная шайба жестко закреплена на штоке, задняя часть гп усиленна металлическим колпачком, он повышает прочность и герметичность сварного технологического шва и выравнивает заднюю плоскость ГП, для более точной и плотной посадки пружины в винтовку.
• Закачаны осушенным воздухом, используется силиконовая смазка.
• Длина в сжатом состоянии - 118-119 мм, ход штока - 87-88 мм.
• Давление накачки - 50-110 атмосфер.

Винтовкам старого образца, до 2009г. выпуска, требуется проточенный (или от ИЖ-38 \ МР-512) задник, как для проволочных ГХ-440 пружин.

Глубина проточки - 30-32мм.  В среднем после установки ГП получается примерно 13-14 джоулей без всяких доработок.

При установке ГП необходимо соблюдать поджатие пружины 2-3мм!!!

Средний срок эксплуатации ГП 8000 выстрелов (далее необходимо провести сервисное обслуживание ТО в мастерской магазина, после этого пружина эксплуатируется следующие 8000 выстрелов, далее цикл ТО повторяется)

Предназначена для установки на винтовки Baikal (байкал) мр-512 и мр-514 (иж-512 и иж-514), производства Ижевского Механического Завода.

Инструкция по установке ГП на винтовку МР-512

Рис.1 Чертеж установки ГП на МР-512 (все размеры в мм)

Правила установки пружины.

Вставьте в задник (расточенный или от ИЖ-38) центрирующую шайбу.
Вставьте пружину взамен штатной телом в поршень (штоком в задник). Соберите винтовку. Проверьте, есть ли поджатие. Оно должно быть не меньше 2 мм. (Если его нет, то добавьте прокладку нужной толщины. (Это не штатная ситуация.)

ВАЖНО! Поджатие «задника» с установленной пружиной должно быть не менее 1-2 мм. Иначе шток пружины в один «прекрасный» момент вылетит из её тела.

Попробуйте взвести винтовку.

1. Винтовка взводится – это штатная ситуация (стреляем, радуемся).
2. Винтовка не взводится. Необходимо определить, насколько не взводится винтовка. Если не хватает 0,5-1 мм, то путей решения 2. Или расточить дно задника ещё на 1 мм, или подточить тягу взвода на 1 мм.
3. Что делать - решать Вам.

Все пружины прошли тестирование в винтовках заводского изготовления без переделок.

Все установились без проблем.

Удачи Вам!

ВНИМАНИЕ! Установка газовой пружины с накачкой выше оптимального давления может привести к снижению начальной скорости пули, а также повреждению пневматической винтовки и оптики.
