Запчасти для пневматического пистолета МР-661 (Дрозд)

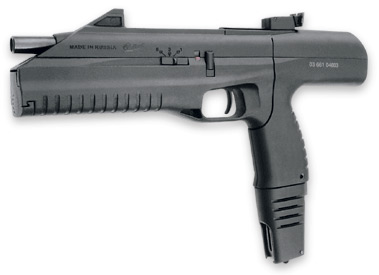

Схема устройства газобалонного пистолет-пулемета "Дрозд" (МР-661КС)

Паспорт пистолет-пулемета МР-661КС

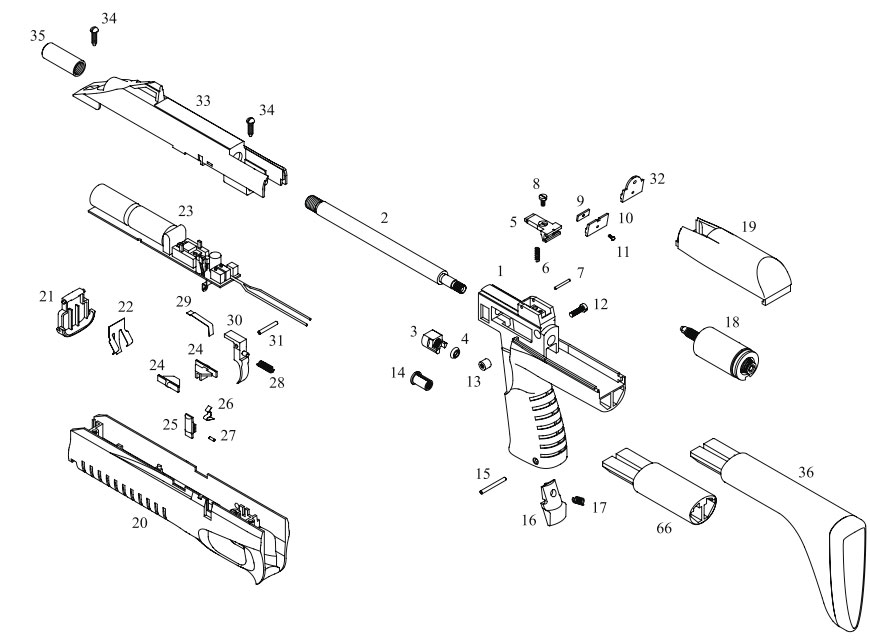

Рис. 1. Сборочные единицы и детали. Схема устройства винтовки МР-661КС
1 - Рамка; 2 - Ствол; 3 - Втулка; 4 - Прокладка ствола; 5 - Планка прицельная; 6 - Пружина; 7 - Штифт; 8 - Винт; 9 - Планка; 10 - Целик; 11 - Винт; 12 - Винт; 13 - Гайка; 14 - Вкладыш; 15 - Штифт; 16 - Защелка; 17 - Пружина; 18 - Электромагнит; 19 - Крышка электромагнита; 20 - Корпус; 21 - Крышка; 22 - Контакт пружинный; 23 - Плата блока электронного; 24 - Движок; 25 - Кнопка; 26 - Пружина предохранителя; 27 - Штифт; 28 - Пружина клина; 29 - Прижим; 30 - Крючок спусковой; 31 - Штифт; 32 - Дипотр; 33 - Кожух; 34 - Винт; 35 - Насадок; 36 - Плечевой упор; 37 - Корпус клапана; 38 - Кольцо клапана 7,3x1,8; 39 - Шайба; 40 - Клапан; 41 - Кольцо 10,5x1,4; 42 - Седло клапана; 43 - Подаватель; 44 - Пружина подавателя; 45 - Кольцо уплотнительное; 46 - Корпус ресивера; 47 - Пробка; 48 - Фильтр; 49 - Кольцо уплотинтельное; 50 - Заглушка; 51 - Игла; 52 - Кольцо уплотинтельное 6x2 т..; 53 - Крышка магазина; 54 - Щтифт; 55 - Корпус магазина; 56 - Винт поджимной; 57 - Кольцо антабки; 58 - Ось; 59 - Корпус магазина; 60 - Рычаг; 61 - Штифт; 62 - Винт компенсатора; 63 - Основание компенсатора; 64 - Клин ; 65 - Пружина клина; 66 - Удлинитель.
