Лазерный целеуказатель ЛЦУ-0М-3L-2 Карабин (Тигр, ОП СКС, Сайга 410К-01, Вепрь)

Лазерный целеуказатель ЛЦУ-ОМ-3L-2 предназначен для установки на карабин Вепрь и другое оружие без шомпола под стволом с внешним диаметром ствола от 15 до 19 мм. Для карабинов с шомполом под стволом следует использовать лазерный целеуказатель ЛЦУ-ОМ-3L-7.  Лазерный целеуказатель ЛЦУ-ОМ-3L-2 служит для формирования на цели светового пятна красного цвета, совмещенного со средней точкой попадания оружия (СТП). Лазерный луч не виден в чистом воздухе, виден только конечный результат - точка прицеливания на твёрдой поверхности. В туманную или сырую погоду, когда воздух наполнен мельчайшими частицами водяной пыли, луч лазера становиться видимым.

Технические характеристики:

• Длина волны лазерного излучения - 0,65 мкм.
• Мощность лазерного излучения , не менее 4мВт.
• Диаметр светового пятна на расстоянии 25м. - не более 25мм.
• Диапазон рабочих температур - -20°С... +40°С
• Суммарное время непрерывной работы
  в повторно-кратковременном режиме - не менее 3 часов
• Источник питания - батарея CR-2, 1 шт., 3 вольта.
• Масса ЛЦУ без крепления - не более 60 грамм.
• Габаритные размеры без крепления:
  - диаметр: не более 24 мм.
  - длина: не более 65 мм.

Один из вариантов установки лазерного целеуказателя ЛЦУ-ОМ-3L-2 на оружие.

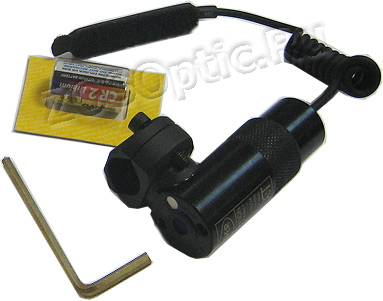

Конструктивно ЛЦУ-ОМ-3L-2 состоит из цилиндрического корпуса  на котором жестко крепится установочный кронштейн, батареи питания, задней крышки , гибкого кабеля с кнопкой включения. На передней части корпуса ЛЦУ-ОМ-3L-2 находятся два регулировочных винта  и метка для ориентирования. Задняя крышка является отсеком питания ЛЦУ-ОМ-3L-2. Выходное окно ЛЦУ защищено специальным стеклом и позволяет производить периодическую очистку от загрязнений.

Для установки лазерного целеуказателя ЛЦУ-ОМ-3L-2 на карабин "Вепрь" необходимо:
- убедиться в отсутствии патрона в патроннике;
- установить крепежный кронштейн в составе корпуса ЛЦУ-ОМ-3L-2 в охват ствола;
- затянуть крепежные винты кронштейна;
- покачиванием ЛЦУ убедиться в надежности его крепления;
- закрепить кнопку включения  с помощью самоклеющейся контактной ленты, приклеенной в удобном месте на оружии.

Для сведение светового пятна лазерного целеуказателя ЛЦУ-ОМ-3L-2 со средней точкой попадания (СТП) оружия необходимо:
- выбрать цель на расстоянии 30-50 метров для гладкоствольного оружия или 100 метров для карабинов;
- последовательным вращением регулировочных винтов  добиться совмещения пятна с точкой прицеливания, кратковременно включая ЛЦУ с помощью кнопки включения . Вращение регулировочных винтов  приводит к перемещению светового пятна в двух перпендикулярных направлениях. Рекомендуем процесс сведения прекращать при вращении регулировочных винтов по часовой стрелке. При выворачивании винтов не допускать выступания головок винтов из корпуса ЛЦУ-ОМ-3L-2 и не прилагать значительных усилий, т.к. это может привести к выходу изделия из строя! Проверить правильность сведения пятна ЛЦУ-ОМ-3L-2 с СТП пробным выстрелом.

Комплект поставки: лазерный целеуказатель ЛЦУ-ОМ-3L-2 с кронштейном, батарея CR-2, две застежки и паспорт.
