Лазерный целеуказатель ЛЦУ-0М-3L-4 (ИЖ-27, ТОЗ-34)

Лазерный целеуказатель ЛЦУ-ОМ-3L-4 предназначен для установки на гладкоствольное оружие с вертикальным расположением стволов типа ИЖ-27 и ТОЗ-34. Лазерный целеуказатель ЛЦУ-ОМ-3L-4 служит для формирования на цели светового пятна красного цвета, совмещенного со средней точкой попадания оружия (СТП) . Лазерный луч целеуказателя не виден в чистом воздухе, виден только конечный результат - точка прицеливания на твёрдой поверхности. В туманную или сырую погоду, когда воздух наполнен мельчайшими частицами водяной пыли, луч лазера целеуказателя становиться видимым.

Технические характеристики лазерного целеуказателя ЛЦУ-ОМ-3L-4:

• Длина волны лазерного излучения - 0,65 мкм.
• Мощность лазерного излучения , не менее 4мВт.
• Диаметр светового пятна на расстоянии 25м. - не более 25мм.
• Диапазон рабочих температур - -20°С... +40°С
• Суммарное время непрерывной работы
  в повторно-кратковременном режиме - не менее 3 часов
• Источник питания - батарея CR-2, 1 шт., 3 вольта.
• Масса ЛЦУ без крепления - не более 60г.
• Габаритные размеры без крепления:
  - диаметр: не более 24 мм.
  - длина: не более 65 мм.

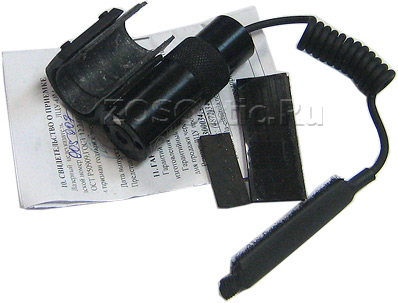

Конструктивно ЛЦУ-ОМ-3L-4 состоит из цилиндрического корпуса на котором жестко крепится установочный кронштейн, батареи питания, задней крышки, гибкого кабеля с кнопкой включения . На передней части корпуса ЛЦУ-ОМ-3L-4 находятся два регулировочных винта  и метка для ориентирования . Задняя крышка является отсеком питания ЛЦУ. Выходное окно ЛЦУ защищено специальным стеклом и позволяет производить периодическую очистку от загрязнений.

Для установки лазерного целеуказателя ЛЦУ-ОМ-3L-4 на оружие необходимо:
- вывернуть винты  из кронштейна  так, чтобы их конические части не выступали из отверстий;
- надвинуть кронштейн на нижний ствол оружия, оставив зазор 1…3 мм до антабки или цевья;
- в пространство между стволом и кронштейном ввести паранитовую прокладку , максимально заполняющую зазор, и вкладыш  между кронштейном и прокладкой до совмещения отверстий на вкладыше с винтами;
- равномерно затянуть два винта, избегая видимой деформации кронштейна (при этом вкладыш и ответная часть кронштейна притягиваются к перемычке между стволами), и проверить надежность установки кронштейна покачиванием;
- закрепить кнопку включения с помощью самоклеющейся контактной ленты, приклеенной в удобном месте на оружии.

Для сведение светового пятна лазерного целеуказателя ЛЦУ-ОМ-3L-4 со средней точкой попадания (СТП) оружия необходимо:
- выбрать цель на расстоянии 30-50 метров для гладкоствольного оружия или 100 метров для карабинов;
- последовательным вращением регулировочных винтов 6 добиться совмещения пятна с точкой прицеливания, кратковременно включая ЛЦУ с помощью кнопки включения . Вращение регулировочных винтов приводит к перемещению светового пятна в двух перпендикулярных направлениях. Рекомендуем процесс сведения прекращать при вращении регулировочных винтов по часовой стрелке. При выворачивании винтов не допускать выступания головок винтов из корпуса ЛЦУ и не прилагать значительных усилий, т.к. это может привести к выходу изделия из строя! Проверить правильность сведения пятна ЛЦУ с СТП пробным выстрелом.

Комплект поставки: лазерный целеуказатель ЛЦУ-ОМ-3L-4 с кронштейном, батарея CR-2, две застежки и паспорт.
