Пневматический пистолет ТТ МР-656К

Смотрите также раздел «Пули, баллончики, аксессуары для пневматики».

Пневматический газобаллонный пистолет МР-656К в соответствии с классификацией групп пневматического оружия по ГОСТ Р 51612-2000 относится к конструктивно сходным с пневматическим оружием изделиям и оружием не является. Пневматический газобаллонный пистолет МР-656К предназначен для первоначального обучения стрельбе по неподвижным мишеням и любительской стрельбе сферическими пулями для пневматического оружия калибра 4,5мм. Внешний вид МР-656К воссоздан на основе известного боевого пистолета ТТ (Тула Токарев).

Технические характеристики пистолета MP 656K

Устройство и принцип работы

1. Схема механизмов пистолета показана на рисунке 1.

2. Вылет пули из канала ствола происходит за счет энергии сжиженного газа, размещенного в баллончике с углекислым газом. Отсечка порции газа, для придания пуле определенной скорости, происходит за счет работы ударно-спускового механизма.

3. Многозарядность пистолета МР 656 К обеспечивается за счет размещения пуль в накопителе магазина, которые под действием пружины подавателя поступают на линию ствола.

4. Спусковой механизм пистолета позволяет производить стрельбу только с постановкой курка на боевой взвод шептала.

5. В конструкции пистолета предусмотрен неавтоматический предохранитель, размещенный в основании ударно-спускового механизма, блокирующий шептало и затвор, исключая случайный выстрел.

6. Конструкция пистолета MP 656 K позволяет применять два типоразмера баллончиков, с массой газа 7 г (баллончики для многозарядного пневматического оружия) и массой газа 12 г.

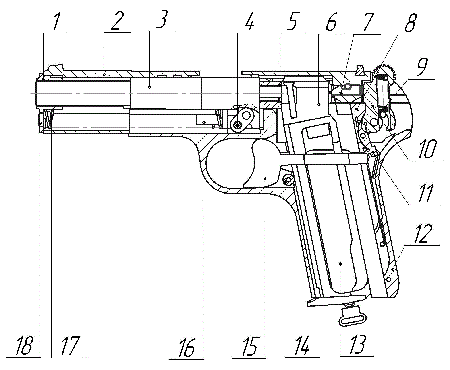

Рисунок 1 - Схема пистолета МР 656 К
1 - направляющая втулка; 2 - затвор; 3 - ствол; 4 - затворная задержка; 5 - прокладка ствола; 6 - магазин; 7 - ударник; 8 - основание УСМ; 9 - пружина боевая; 10 - курок; 11 - шептало; 12 - рамка; 13 - щечки; 14 - защелка магазина; 15 - крючок спусковой; 16 - направляющий стержень возвратной пружины;17 - пружина возвратная; 18 - передний наконечник возвратной пружины

Меры безопасности при обращении с пистолетом

1. При легкомысленном обращении с ним, пистолет может представлять опасность как для Вас, так и для окружающих людей.

2. При выборе направления стрельбы необходимо учитывать, что выстрел опасен на дистанции до 100 м.

3. Направлять заряженный пистолет только в сторону мишени.

4. При эксплуатации пистолета СТРОГО ЗАПРЕЩАЕТСЯ!:

• НАПРАВЛЯТЬ ПИСТОЛЕТ ДУЛЬНОЙ ЧАСТЬЮ В СТОРОНУ ЛЮДЕЙ;
• ОСТАВЛЯТЬ И ХРАНИТЬ ПИСТОЛЕТ ЗАРЯЖЕННЫЙ ПУЛЯМИ;
• РАЗБИРАТЬ ПИСТОЛЕТ СО ВСТАВЛЕННЫМ БАЛЛОНЧИКОМ, НАПОЛНЕННЫМ ГАЗОМ;
• ОТСОЕДИНЯТЬ ОТ КЛАПАННОГО УСТРОЙСТВА БАЛЛОНЧИК, НАПОЛНЕННЫЙ ГАЗОМ.

5. После окончания стрельбы следует убедиться в том, что пистолет разряжен. При наличии пуль в магазине снять магазин и извлечь их через загрузочное отверстие.

6. В случае временного прекращения стрельбы поставить пистолет на предохранитель. Для этого необходимо отвести курок на 5...10 мм назад до возникновения характерного щелчка и отпустить его.

Порядок эксплуатации пистолета МР 656 К

1. Удалить смазку из канала ствола и снять лишнюю смазку с наружных поверхностей пистолета.

2. Проверить работу ударно-спускового механизма.

3. При подготовке пистолета к стрельбе необходимо:

• отделить магазин 6, нажав на защелку 14 (рисунок 1) и потянув магазин вниз;
• присоединить баллончик массой газа 12 г к магазину (при применении баллончиков для бытовых сифонов массой газа 7 г предварительно надеть на его горловину переходник, затем проколоть его мембрану накалывания, закрутив поджимной винт;
• переместить подаватель в нижнее положение и зафиксировать поворотом в пазу, удерживая рукой;
• через загрузочное отверстие в накопитель вставить до 13 пуль;
• освободить подаватель;
• присоединить магазин к пистолету.

Пистолет готов к стрельбе.

4. Стрельба с боевого взвода осуществляется путем предварительной постановки курка 10 (рисунок 1) на боевой взвод шептала 11 (рисунок 1) с последующим нажатием на спусковой крючок 15 (рисунок 1).

Техническое обслуживание

1. Правильное обращение и своевременное техническое обслуживание пистолета МР 656К повышает срок службы и гарантирует надежную работу. Не следует, если нет необходимости, производить полную разборку пистолета.

2. Применять для стрельбы только пули, указанные в разделе “Основные сведения об изделии” паспорта МР 656К.

3. Неполную разборку пистолета следует производить в следующем порядке (рисунок 1):

• нажать на защелку магазина 14, отделить магазин 6;
• отсоединить от затворной задержки 4 пружину затворной задержки, переместив ее в крайнее заднее положение;
• извлечь затворную задержку 4, утопив ее выступ с правой стороны;
• отделить затвор 2 со стволом 3, возвратной пружиной 17, направляющим стержнем возвратной пружины 16 и передним наконечником возвратной пружины 18 от рамки 12, отведя затвор в крайнее переднее положение;
• извлечь из затвора 2 возвратную пружину 17 с направляющим стержнем возвратной пружины 16 и передним наконечником возвратной пружины 18;
• направляющую втулку 1 повернуть на 180° и отделить от затвора 2 движением вперед;
• извлечь из затвора 2 ствол 3 перемещая его в крайнее переднее положение;
• извлечь основание ударно-спускового механизма 8 из рамки 12;
• отделить щечки 13 от рамки 12;
• извлечь спусковой крючок 15 из рамки 12 перемещая его назад и вниз.

Сборку пистолета производить в обратном порядке.

5. В случае застревания пули в стволе, извлечь магазин, протолкнуть пулю шомполом через дульную часть обратно в приемное окно магазина.

6. Через каждые 1500-2000 выстрелов производить смазку спускового механизма. Чистку канала ствола производить через каждые 500-1000 выстрелов.

7. Для чистки и смазки деталей пистолета рекомендуется использовать чистую ветошь или марлю, ружейное масло РЖ ТУ 38- 1011315-90.

Дополнительная информация

Паспорт пистолета МР 656К
