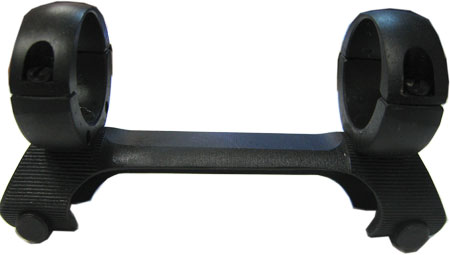

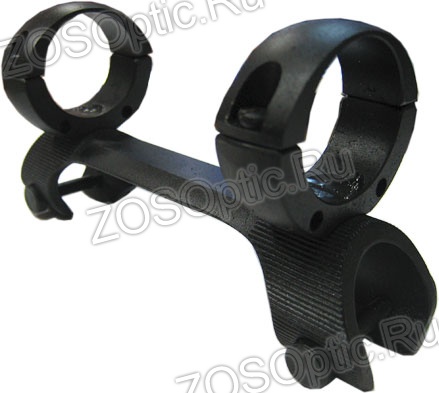

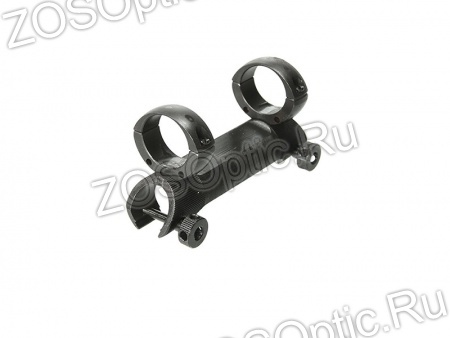

Кронштейн Б НПФ "ЭСТ" (карабин "Барс", МР-512, МР-513), кольца 25,4 мм

СМОТРЕТЬ В 3D

Кронштейн под верхний ласточкин хвост шириной ~10,5 мм.

Кронштейн Б предназначен для установки оптических прицелов на карабины типа «Барс», «Лось» и другие, имеющие аналогичную верхнюю планку. Хорошие результаты показал кронштейн Б и при установке оптического прицела на карабин CZ-452. Длинная и прямая рукоятка затвора на карабине CZ-452, не позволяет использовать для монтажа прицелов большинство кронштейнов и колец. А при установке прицела на кронштейн Б, пальцы руки лишь немного задевают за тело прицела. При этом, если используется прицел с диаметром линзы объектива до 42мм., может даже 44мм., сохраняется возможность использовать штатные прицельные приспособления.
 При необходимости прицел с кронштейном может быть быстро снят или установлен на оружие. Несомненным достоинством кронштейна является то, что одновременно можно пользоваться оптическим прицелом и открытым прицелом карабина. Карабины должны иметь крепёжную планку типа «ласточкин хвост».

Характеристики кронштейна:

• Диаметр охвата, мм - 26
• Высота установки, мм - 40
• Габариты кронштейна, мм - 38x55x108
• Масса, г - 150

Установка кронштейна.
На оружие кронштейн устанавливается в следующей последовательности:
• Вывернуть четыре крепёжных винта 5 и снять верхние охваты 2.
• Вложить оптический прицел в кронштейн, сориентировав вертикальную ось (сетку) прицела, и закрепить его с помощью верхних охватов и крепёжных винтов.
• Ввести направляющие кронштейна в «ласточкин хвост» на карабине.
• Гайки 4 располагаются с левой стороны оружия.
• Выбрать продольное положение кронштейна так, чтобы он не мешал выбросу отстрелянных гильз.
• Затянуть гайки 4. Покачивая прицел, убедиться в надёжности его закрепления. С помощью «усилителя», например, монеты, затянуть стяжные гайки до упора.
• Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.
• При установке прицела с посадочным диаметром 25,4мм под охваты рекомендуется подложить алюминиевую или латунную полоску толщиной 0,2 - 0,3 мм.

Материал кронштейна - сталь.
