Кронштейн Диана

 Кронштейн ЭСТ Диана предназначен для установки оптического прицела с диаметром трубки 25,4 мм. или 30 мм. на пневматическую винтовку «Диана» и другие марки пневматического оружия с аналогичной базой "ласточкин хвост", обладающие повышенным механическим воздействием на прицел при стрельбе.

Для предотвращения смещения при выстреле в кронштейне предусмотрен цилиндрический упор. Конструкция кронштейна позволяет пользоваться как оптическим, так и открытым прицелом. Позволяет легко снимать и вновь устанавливать прицел на оружие, при этом жесткая, рамная конструкция обеспечивает высокую повторяемость установки и не требует повторной пристрелки оружия.
Будьте внимательны при выборе оптического прицела, так как воздействие на прицел при стрельбе из пневматической винтовки «Диана» аналогично воздействию на охотничьем ружье 12-го калибра.
Масса кронштейна Диана 25,4 мм. - 200 грамм.
Масса кронштейна Диана 30 мм. - 220 грамм.
Материал кронштейнов - сталь.

Производство НПФ «ЭСТ» г.Тула.

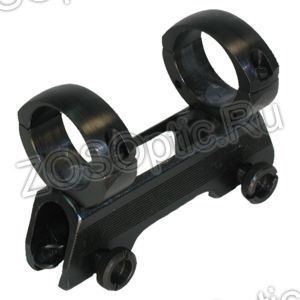

Кронштейн Диана с кольцами 30 мм.

Установочные размеры кронштейна Диана.

1 - основание, 2 - охват, 3 - винт стяжной, 4 - пружина, 5 - фиксатор, 6 - гайка, 7 - винт крепёжный
При D=25,4 мм. — L=37,5 мм., Н=61 мм., h=47мм.
При D=30,0 мм. — L=43,5 мм., Н=67 мм., h=50 мм.

Установка кронштейна.
На оружие кронштейн устанавливается в следующей последовательности:
• Вывернуть крепежные винты 7 и снять верхние охваты 2.
• Вложить оптический прицел в кронштейн, сориентировав вертикальную ось (сетку) прицела, и закрепить его с помощью верхних охватов и крепежных винтов 7.
• Освободить фиксатор 5 и приподнять его при помощи пружины 4, для чего предварительно отвернуть гайку 6 и вынуть винт стяжной 3.
Внимание! Стяжные винты от проворота выполнены с эксцентричной головкой и при установке в кронштейн должны быть сориентированы по установочному пазу.
• Ввести направляющие кронштейна в «ласточкин хвост» на оружии и двигать до совмещения фиксатора 5 кронштейна со стопорным отверстием в планке.
• Установить на место стяжной винт и с помощью гаек 6 закрепить кронштейн на оружии. Стяжные гайки располагаются с левой стороны оружия!
• Затянуть гайки. Покачивая прицел, убедиться в надежности его закрепления. С помощью «усилителя», например, монеты, затянуть стяжные гайки до упора.
• Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.
