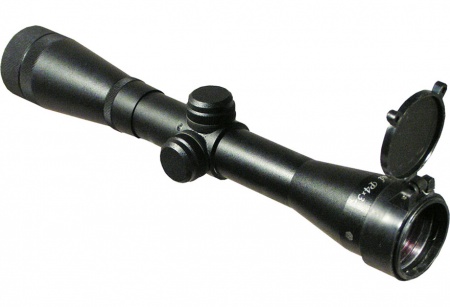

Оптический прицел Пилад 4x32 милдот

СМОТРЕТЬ В 3D

Прицельная сетка милдот.

Оптический прицел Пилад Р4х32 обеспечивает прицельную наводку при стрельбе и предназначен для установки на охотничье оружие под патроны различного калибра. Увеличение и отсутствие параллакса при наводке на цель, обеспечивает Пиладу 4х32 более точное прицеливание. Прицелы серии Р4х32 выпускаются в двух вариантах расположения рукоятки выверки по горизонту: правым и левым.

Установка оптического прицела Пилад на оружие осуществляется при помощи специальных кронштейнов, подбираемых в зависимости от типа оружия. Также прицел можно использовать для определения дистанции до цели и ее размер. Прицел выдерживает колебания температуры от -40 до +50C. Диоптрийная наводка окуляра в пределах +/- 3 диоптрии. В комплекте к прицелу прилагается резиновый наглазник.

Технические характеристики прицела Пилад:

Устройство оптического прицела Пилад

• Прицел представляет собой оптическую зрительную трубу постоянного увеличения с механизмом ввода углов прицеливания и углов боковых поправок. Устройство прицела приведено на рисунке 1;
• Оптическая схема прицела состоит из объектива 1, линзовой оборачивающей системы 7 и окуляра 3;
• Объектив дает обратное уменьшенное изображение цели в плоскости сетки. Линзовая оборачивающая система переносит изображение цели с сеткой в фокальную плоскость окуляра, одновременно оборачивая изображение. Стрелок видит в окуляр прямое увеличенное изображение цели и сетки, которые при перемещении глаза не смещаются друг относительно друга;
• Для улучшения резкости изображения по глазу стрелка прицел имеет фокусировку окуляра в пределах ±5 диоптрий. Фокусировка производится вращением окуляра (при близо¬рукости - по часовой стрелке, при дальнозоркости - против часовой стрелки) от нулевого деления, а необходимое положение фиксируется установочным кольцом 10;
• В фокальной плоскости объектива расположена прицельная сетка;
• Сетка 6 расположена в оправе (рисунок 1), которую можно перемещать в вертикальном и горизонтальном направлениях для установки углов прицеливания и углов боковых поправок;
• Перемещение сетки 6 производится двумя рукоятками 2;
• Установка величин углов прицеливания и углов боковых поправок производится по шкалам, закрепленным рукоятками 2;
• На шкалах углов прицеливания 9 и боковых поправок 8 нанесены равномерные деления. Цена деления шкал в зависимости от марки прицела представлена в таблице 2 в тысячных дистанции (далее по тексту т. д.), цена оцифрованного деления равна 1 т. д. = 3,6' 0,00105, что соответствует на местности 10,5 см на каждые 100 м дистанции;
• Углы прицеливания, соответствующие различным дистанциям до цели и зависящие от баллистики оружия, определяет стрелок в процессе пристрелки и эксплуатации. Для этого рекомендуется составить таблицу углов прицеливания (форма таблицы приведена в приложении В);

Рис. 1. Устройство прицела Пилад
1 - объектив; 2 - рукоятка; 3 - окуляр; 4 - крышка; 5 - винт; 6 - сетка; 7 - линзовая оборачивающая система; 8 - шкала боковых поправок; 9 - шкала углов прицеливания; 10 - установочное кольцо

Порядок работы с оптическим прицелом Пилад 4x32 милдот

Используя прицел Пилад 4х32 расстояние до цели можно определить по следующей таблице:

Таблица: определение рассстояния до цели

Для определения расстояния до цели необходимо:

Правила хранения

Гарантии изготовителя

• 1. В зависимости от типа оружия подобрать подходящий специальный кронштейн и установить прицел. Помните, что кронштейн приобретается отдельно, соответственно, установка прицела производится индивидуально для каждого оружия.
  2. Точность стрельбы с оптическим прицелом зависит от качества выверки прицела, т. е. от правильного положения оптической оси прицела по отношению к оси канала ствола оружия, а также от качества крепления прицела в кронштейне и устойчивости кронштейна при стрельбе.
  3. Перед пристрелкой необходимо отвинтить крышки 4 (см. рисунок 1).
  4. В процессе пристрелки при определении положения средней точки попадания (СТП) в зависимости от величины отклонения СТП положение прицельного пенька исправить вращением рукояток 2.
  5. Произведя пристрелку и не меняя положения прицельных штрихов, следует шкалы углов прицеливания и углов боковых поправок установить наделения "О". Для этого необходимо осторожно ослабить два винта 5, крепящих шкалы, и, не трогая рукоятки 2, развернуть шкалы так, чтобы деления "О" совпали с неподвижными индексами, и вновь закрепить винты.
  6. После пристрелки и установки шкал навинтить крышки 4. Оружие с прицелом готово к эксплуатации.
  7. При прицеливании стрелок должен совместить зрачок глаза с выходным зрачком прицела; при правильном совмещении видно все поле зрения, и по его краям отсутствуют лунообразные тени. Для более быстрого совмещения выходного зрачка прицела со зрачком глаза на окуляр прицела следует надевать резиновый наглазник.
  8. При стрельбе в условиях яркой освещенности при необходимости можно использовать светофильтр и бленду, входящие в комплект прицела.
     ВНИМАНИЕ!
     1. Окуляр, установленный по глазу стрелка, при стрельбе должен быть надежно зафиксирован установочным кольцом 10.
     2. Диапазон вращения рукояток прицела в одном из направлений по каждой шкале может превышать полный оборот, т. е. на прицеле возможна установка ложного нуля. Прицельные штрихи при этом окажутся значительно смещенными от выверенного положения, и показания шкал не будут соответствовать результатам пристрелки. Во избежание этого не следует вращать без необходимости рукоятки прицела.
  9. При стрельбе по неподвижным целям шкалу углов прицеливания установить на деление, соответствующее дистанции до цели, а шкалу боковых поправок на "0".
  10. При стрельбе по движущимся целям нужно учитывать движение цели и выносить точку прицеливания вперед по направлению движения цели. Величину выноса точки прицеливания рассчитывают в фигурах цели, при этом должны быть учтены скорость движения цели и дистанция до нее. Чем больше скорость движения цели и дистанция до нее, тем больше должна быть вынесена точка прицеливания. Также необходимо обращать внимание на взаимное положение цели и боковых выравнивающих штрихов сетки.
  • оценить размер объекта L (в метрах), по которому будет определяться дистанция;
  • измерить величину изображения объекта с помощью сетки;
  • по формуле (Lx1000)/A вычислить расстояние в метрах до объекта;
  • в итоге получим искомую дистанцию, в метрах.
  1. Необходимо предохранять оптический прицел Пилад от ударов и падения.
  2. После работы с прицелом в сырую погоду тщательно протереть его и просушить при температуре, не превышающей +50С. Протирать оптику следует чистой мягкой тканью, лучше фланелевой.
  3. Для предохранения оптических деталей прицела от повреждений и загрязнения необходимо хранить прицел с надетыми на объектив и окуляр крышками.
  4. Нельзя разбирать прицел, производить его ремонт собственными средствами.
  5. Помещение, в котором хранится прицел, должно быть сухим, температура воздуха не ниже +5С без резких колебаний, влажность воздуха не более 80%.
  6. Изготовитель гарантирует соответствие оптического прицела Пилад требованиям технических условий ТУЗ-МВЖИ.201331.001-93 при соблюдении условий эксплуатации и хранения.
  7. Гарантийный срок эксплуатации - 24 месяца со дня продажи прицела через торговую сеть.
  8. Прицелы могут храниться в торгующих организациях не более 3-х лет со дня отправки с завода-изготовителя.
  9. По истечении установленных сроков хранения продажа прицелов торгующими организациями допускается только при наличии разрешения завода-изготовителя.
  10. В случае неисправной работы прицела в период гарантийного срока эксплуатации владелец имеет право на его бесплатный ремонт. Гарантийный ремонт осуществляет завод-изготовитель. Расходы, связанные с пересылкой прицела на гарантийный ремонт, оплачивает владельцу завод-изготовитель.
  11. На завод-изготовитель прицел для ремонта следует направлять уложенным в тару, предохраняющую прицел от повреждений при транспортировании. В посылку необходимо вложить руководство по эксплуатации, краткое описание неисправности и четкий обратный адрес.
  12. При отсутствии даты продажи и штампа магазина в гарантийном талоне гарантийный срок исчисляется со дня изготовления прицела заводом-изготовителем.
  13. Технически обоснованный ремонт после окончания гарантийного срока эксплуатации выполняет завод-изготовитель. Все расходы, связанные с ремонтом, несет потребитель.

Фото прицельной сетки милдот:
