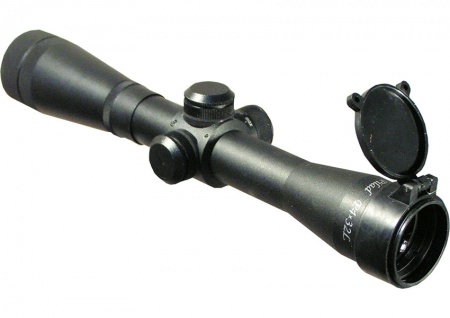

Оптический прицел с подсветкой Пилад 4x32 LD (дальномерная шкала)

Оптический прицел Пилад 4x32 LD легко устанавливается на большинство современных российских ружей и карабинов. Надежный, компактный и легкий. Эффективен при стрельбе на ближних и дальних дистанциях. Прицел выдерживает колебания температуры от -40 до +50°C. Диоптрийная наводка окуляра в пределах +/- 3 диоптрии. В комплекте к прицелу прилагается резиновый наглазник.

Технические характеристики прицела Пилад 4x32 LD:

Устройство оптического прицела Пилад 4x32 L, порядок работы с ним, а также определение по нему расстояния до цели происходит аналогично оптическому прицелу Пилад 4x32

Буквенный индекс "L" в наименовании прицела означает, что прицел оснащен подсветкой для работы в условиях недостаточного света, например при рассветно-сумеречном освещении. Уровень яркости прицельная сетки с дальномерной шкалой может регулироваться от 0 (подсветка выключена) до 9 (максимальная яркость).

Фото прицельной сетки с дальномерной шкалой при максимальной яркости подсветки

Сетка с дальномерной шкалой прицела Пилад 4x32L

Сетка с дальномерной шкалой позволяет оценивать примерное расстояние до цели, а также оперативно изменять углы прицеливания и боковых поправок.

Для определения расстояния до цели необходимо расположить ее изображение между наклонной штриховой и горизонтальной линиями шкалы 1 до касания границ цели с этими линиями. Шкала имеет градуировку дальности (в сотнях метров) для цели высотой 1,5 м. При измерении расстояния до цели с другой высотой необходимо полученное значение умножить на коэффициент, равный отношению высоты цели к величине 1,5 м. Например, если высота цели составляет 1/3 от высоты 1,5 м, а ее изображение вписывается между наклонным штрихом 6 (600 м) и горизонтальной линией шкалы (размер А), то дистанция до цели 600x1/3 = 200 м.

Аналогичным образом осуществляется оценка расстояния по дальномерной шкале, проградуированной для цели высотой 1,7 м. Размер от горизонтальной линии шкалы 1 до бокового выравнивающего (линии 3) для цели высотой 1,5 м для этого прицела соответствует расстоянию 70 м.

Шкала 2, расположенная между боковыми выравнивающими 3, имеет цену деления 1 т. д. и позволяет как вводить боковые поправки (смещение цели на одно деление соответствует смещению средней точки попадания на 10 см на каждые 100 м дистанции), так и определять расстояние (в километрах) до цели при известной ее длине или ширине (размер цели в метрах необходимо разделить на число укладывающихся на ней делений шкалы). Цена деления на боковых выравнивающих составляет 10 т.д., что соответствует смещению цели на 1 м на каждые 100 м дистанции.

В прицелах с подсветкой сетки применяются следующие виды источников питания:

• два элемента SR43P ТУ16-563.019-85 (ИКШЖ.563112.006ТУ);
• импортные элементы UKAR 386, VARTA 528, AG 12;

Важно!: Элементы питания в прицелах с подсветкой сетки рассчитаны на работу при температуре не ниже минус 1 °С, и при более низких температурах подсветка сетки работает нестабильно.

Правила хранения оптического прицела Пилад с дальномерной шкалой

1. Необходимо предохранять прицел от ударов и падения.
2. После работы с прицелом в сырую погоду тщательно протереть его и просушить при температуре, не превышающей +50С. Протирать оптику следует чистой мягкой тканью, лучше фланелевой.
3. Для предохранения оптических деталей прицела от повреждений и загрязнения необходимо хранить прицел с надетыми на объектив и окуляр крышками.
4. Нельзя разбирать прицел, производить его ремонт собственными средствами.
5. Помещение, в котором хранится прицел, должно быть сухим, температура воздуха не ниже +5С без резких колебаний, влажность воздуха не более 80%.

Гарантии изготовителя

1. Изготовитель гарантирует соответствие оптического прицела Пилад требованиям технических условий ТУЗ-МВЖИ.201331.001-93 при соблюдении условий эксплуатации и хранения.
2. Гарантийный срок эксплуатации - 24 месяца со дня продажи прицела через торговую сеть.
3. Прицелы могут храниться в торгующих организациях не более 3-х лет со дня отправки с завода-изготовителя.
4. По истечении установленных сроков хранения продажа прицелов торгующими организациями допускается только при наличии разрешения завода-изготовителя.
5. В случае неисправной работы прицела в период гарантийного срока эксплуатации владелец имеет право на его бесплатный ремонт. Гарантийный ремонт осуществляет завод-изготовитель. Расходы, связанные с пересылкой прицела на гарантийный ремонт, оплачивает владельцу завод-изготовитель.
6. На завод-изготовитель прицел для ремонта следует направлять уложенным в тару, предохраняющую прицел от повреждений при транспортировании. В посылку необходимо вложить руководство по эксплуатации, краткое описание неисправности и четкий обратный адрес.
7. При отсутствии даты продажи и штампа магазина в гарантийном талоне гарантийный срок исчисляется со дня изготовления прицела заводом-изготовителем.
8. Технически обоснованный ремонт после окончания гарантийного срока эксплуатации выполняет завод-изготовитель. Все расходы, связанные с ремонтом, несет потребитель.
